数字城市发展概述以及激光雷达的优势


近年来,数字城市建设进行的如火如荼,三维地理信息逐渐代替二维地理信息成为数字城市建设的主要内容,三维地理信息获取作为数字城市建设工作的基础显得尤为重要。传统的测量手段已经跟不上城市建设的步伐,而三维激光扫描仪的出现为准确快速获取城市地理信息提供了保证。

在数字城市建设中,激光雷达技术主要应用于如下领域:基于三维点云数据快速提取建筑物模型,从而获取城市的三维信息数据,应用于城市的整体规划设计;旧城改造过程中,建筑物以及土地资源的评估和监测;用于灾害应急的分析等。

传统的城市规划与设计是通过规划设计平面图、效果图以及沙盘模型等方式来展示设计成果。LiDAR系统的应用使得将各种规划设计方案定位于虚拟的三维现实环境当中,用动态交互的方式对其进行全方位的审视,评价其对现实环境的影响。以此评价空间设计规划的合理性,降低了设计成本的同时提高了规划效率及效果

产品理念


随着城镇化工作的不断推进,城市发展逐步凸现出了很多问题。2012年底,建设和谐、绿色、智慧城市,被住房和城乡建设部提上日程。智慧城市涵盖了城市规划、市政建设、交通设施、公共服务、动态监测、政府决策、民生环保等几乎所有城市部件系统,对信息的获取和整合提出了新的挑战。 移动三维激光测量技术是最近几年出现的先进的三维基础数据获取手段,它能够快速、高效的得到城市各种信息,帮助智慧城市各种决策的发展和实施。 数字绿土为您提供机载和车载两种智慧城市基础数据获取解决方案。

我们的三维激光扫描测量系统

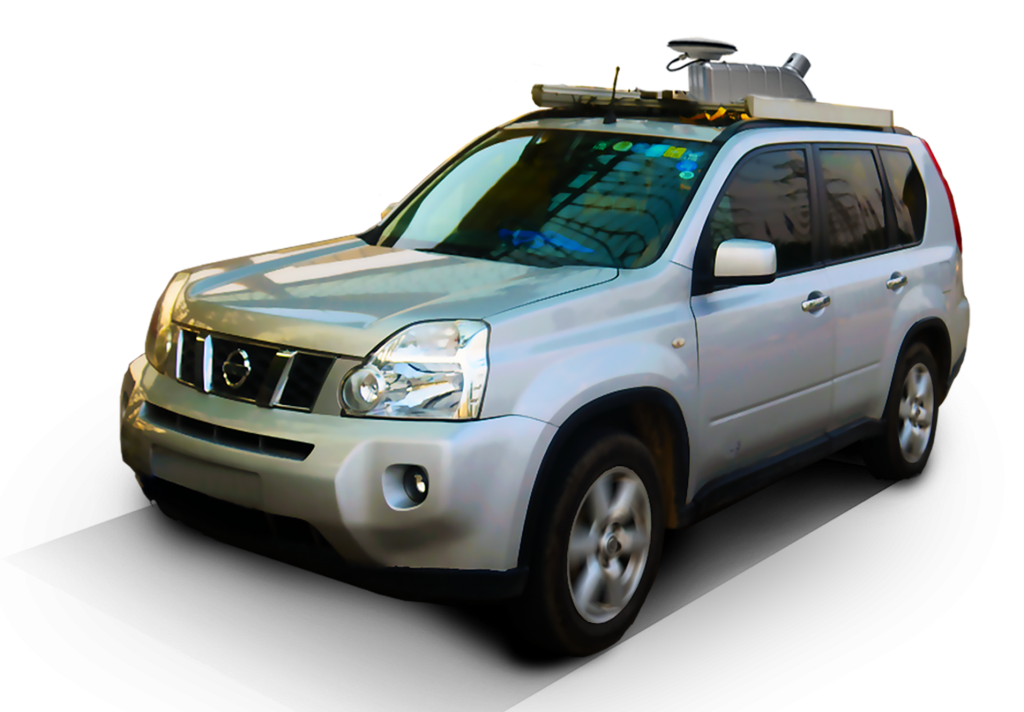

车载平台(自主研发)

  • 扫描距离:70米
  • 扫描精度:1cm(50米处)
  • 扫描角度:40*360(垂直*水平)
  • 行车速度:60-20km/小时
  • 集成:GPS+IMU
  • 回波次数:单次回波

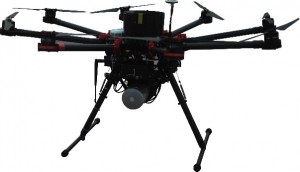

UAV平台(自主研发)

  • 扫描距离:70米
  • 扫描精度:1cm(50米处)
  • 扫描角度:40*360(垂直*水平)
  • 集成:GPS+IMU
  • 重量为:4-6kg
  • 回波次数:单次回波

系统优势


  • 设备轻巧,运输方便
  • 线缆集成度高,操作简单
  • 360°全方位、多回波数据采集
  • 测量距离远,可根据测量环境和测量目标选配不同测距的型号
  • 灵活的系统集成能力,可集成多台激光扫描仪传感器
  • 全方位解决方案,可配置各类惯性导航系统和多种数字量测相机,可集成于不同的车载平台
  • 输出.xyzi和.LAS等标准格式点云数据,可满足不同的商业应用软件
  • 软件配备完善,提供了二次开发接口

典型案例


基于三维激光雷达(LiDAR)数据的城市三维模型(新疆某地政府三维模型)

基于三维激光雷达(LiDAR)数据的城市三维模型

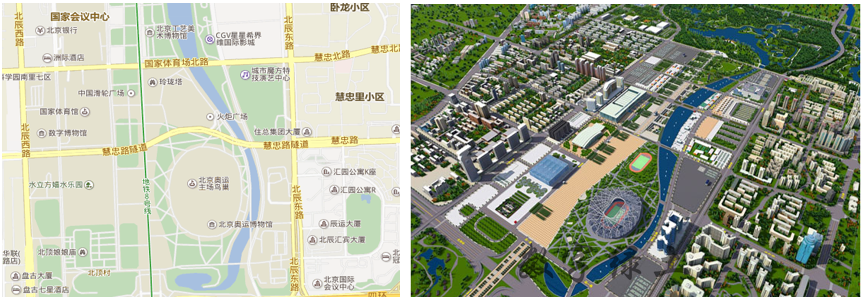

二维地图到三维地图的转变

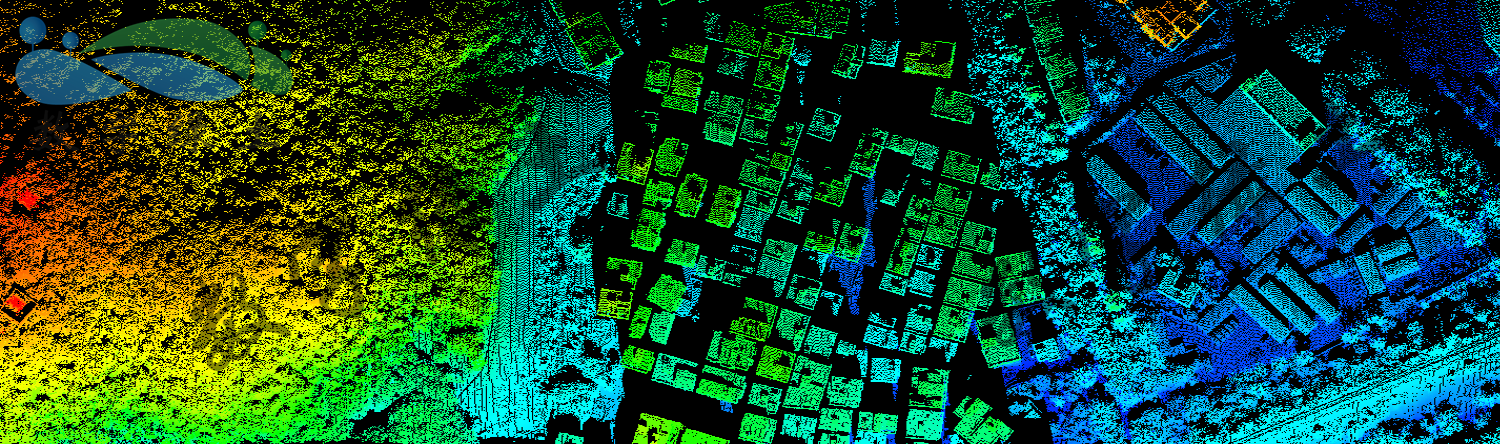

激光雷达所采集的城市点云数据信息

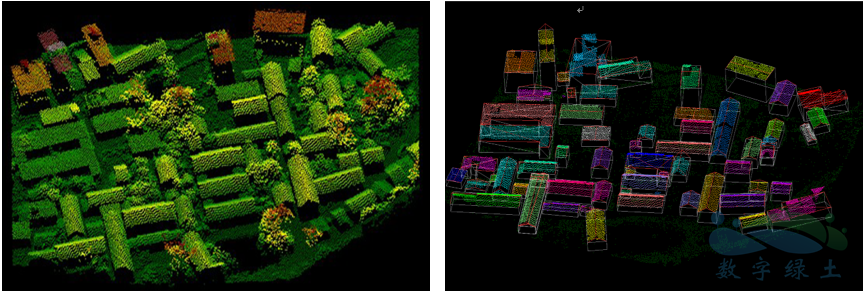

建筑物框架自动提取

城市三维场景

传统的城市规划与设计是通过规划设计平面图、效果图以及沙盘模型等方式来展示设计成果。LiDAR系统的应用使得将各种规划设计方案定位于虚拟的三维现实环境当中,用动态交互的方式对其进行全方位的审视,评价其对现实环境的影响。以此评价空间设计规划的合理性,降低了设计成本的同时提高了规划效率及效果。
