在地形产品生产中，通常利用断裂线的添加来表现地形表面转折或突变。添加断裂线能够提高DEM对地形表达的真实性与精度，但当前的内插算法不能很好的顾及地形特征突变的区域，生成的DEM会造成地貌特征不同程度的失真，难以客观的反应真实的地形特征[1]。数字绿土LiDAR360点云后处理软件可有效解决地貌特征失真问题，提高地表形态表达的真实性。
激光雷达现已广泛应用于DEM等地形产品生产，地形表面通常不是光滑或均匀变化的，在湖泊、陡坎、雨裂、梯田等处，高程常存在转折或突变，如湖面的平面行为与周围地形的平滑表面之间存在明显的转变，这些转折或突变可以通过添加断裂线表现出来。
数字绿土LiDAR360【断裂线】工具，能够快速添加静止水域、高程渐变的河流及其它地形特征断裂线，可以有效还原地形特征突变的区域并提高地貌特征的完整性。本案例，我们将以添加静止水域区域及高程渐变的河流区域断裂线为例，为大家介绍如何利用【断裂线】工具提高DEM生产精度。
1、地面点分类：工具箱>分类>地面点分类。根据测区地形选择对应地形场景，分离出地面点及非地面点；
2、激活剖面编辑：地形>剖面编辑>开始编辑>执行“TIN”。选择初始类别，一般情况下选择“地面点”构建三角网模型来辅助地面点编辑；
3、添加断裂线：开启添加断裂线工具，如果添加静止水域区域断裂线，则类型选项选择“置平区域（湖泊）”，单击“绘制多段线”在需要添加特征线的区域进行操作；
若添加河流区域断裂线，则类型选项选择“双条断裂线（河流）”，添加的断裂线结果默认保存在“断裂线”图层。
如何添加渐变河流起始/终止高程：
河流区域断裂线默认起始/终止高程为第二条河岸线起始/终止高程，可通过【点选】按钮，在指定区域点选，捕捉该区域高程值，或通过手动输入起止高程值，都可实现渐变河流区域起止高程值的设置。
4、生成DEM：工具箱>地形>数字高程模型。勾选“导入地形特征”组件文件，导入步骤3生成的*.DXF文件，该文件将参与DEM 的生成。
依据上述步骤可提取完整的断裂线，其它断裂地形的特征线添加可参照该方案。将所提取的断裂线作为约束条件生成DEM和等高线等地形产品，可有效提高地表形态的真实性。
成果对比展示
1、

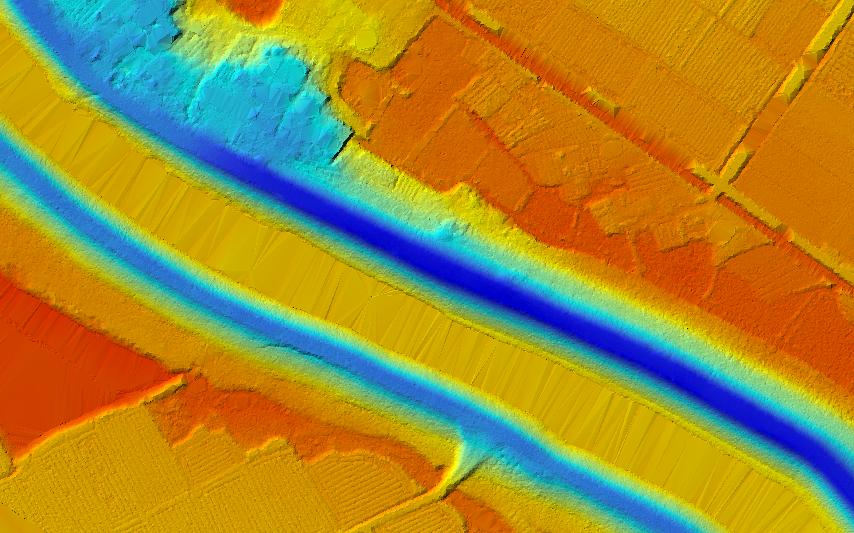

「添加断裂线前的河流」
「添加高程渐变的河流区域断裂线后」
2、

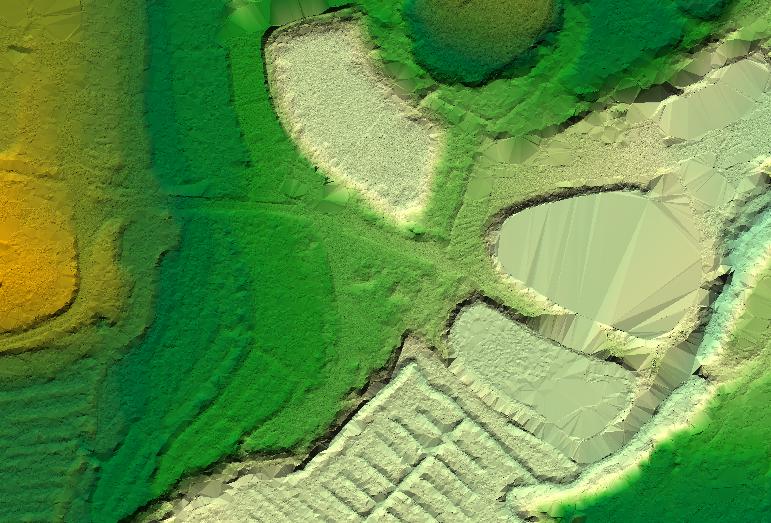

「添加断裂线前静止水域」

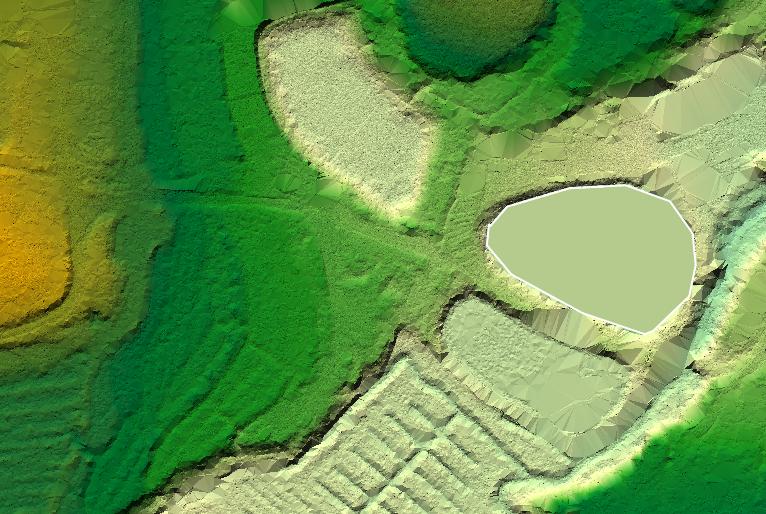

「添加断裂线后静止水域」
数字绿土以创建高质量数据为驱动，筑牢数据安全基础，不断提升LiDAR360专业功能和整体成熟度，充分发挥激光雷达设备效能，为客户提供全栈式产品服务方案。
参考文献：
[1]徐景中, 万幼川, 张圣望. 基于机载激光雷达点云的断裂线自动提取方法[J]. 计算机应用, 2008, 028(005):1214-1216.
