数字绿土LiDAR360 V5.4重磅升级发布,为数据处理构建“智能化城堡”!

随着现代测绘技术的进步,结合工业物联网技术的解决方案,数字化矿山管理和高效化矿山生态检测已成为必然要求,三维激光雷达扫描技术基于其穿透性强、数据成果精度高、数据特征丰富特点,可弥补传统遥感技术在矿山测绘中无法获取垂直结构、数据精度低、数据时效性差等劣势。

坡面坡底线对于露天矿山开采设计、排产计划、采剥量计算和路网规划等方面均具有重要作用【1】,近日LiDAR360推出升级版本V5.4,提供露天矿场景下边坡线提取,结合二三维矢量化工具,助力更高效的矿山数字化表达与成果编辑。

同时,LiDAR360 V5.4全面提升数据渲染显示方式、支持更加丰富的二三维矢量化编辑工具、优化林业数据生产参数提取方式,致力于为林业资源调查、地形测绘等领域提供更加专业的数据处理解决方案。

产品功能优化及新增

1、数据渲染及显示

● 支持点云、栅格、矢量、模型、表格等数据格式窗口渲染,同时数据可按指定值范围过滤;

● 支持栅格数据山体阴影特性渲染;

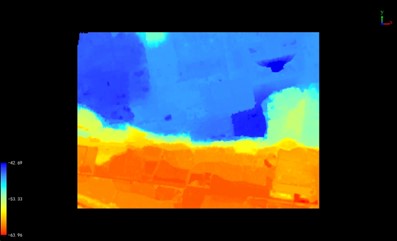

「单波段渲染」

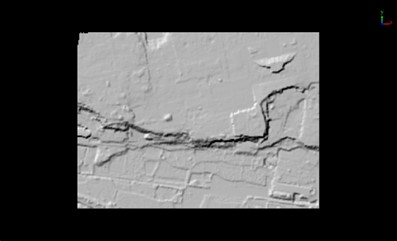

「山体阴影渲染」

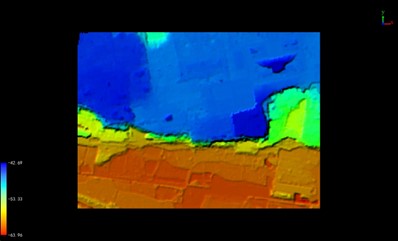

「单波段叠加山体阴影渲染」

● 支持二三维窗口数据联动,矢量编辑、分类编辑、种子点编辑工具,三维点云数据窗口无强制2D显示方式,可直接在点云窗口执行三维分类操作。

2、露天矿模块

● 支持基于*.LiTin、*.obj模型数据自动提取边坡线,支持成果二次编辑;

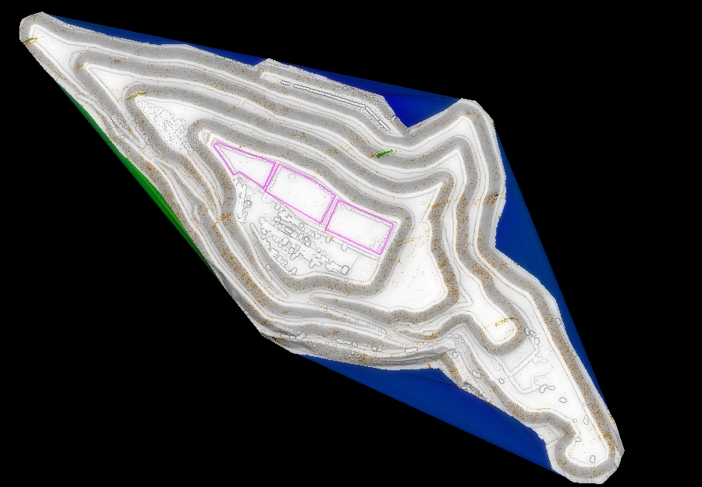

「边坡线叠加*.LiTin显示」

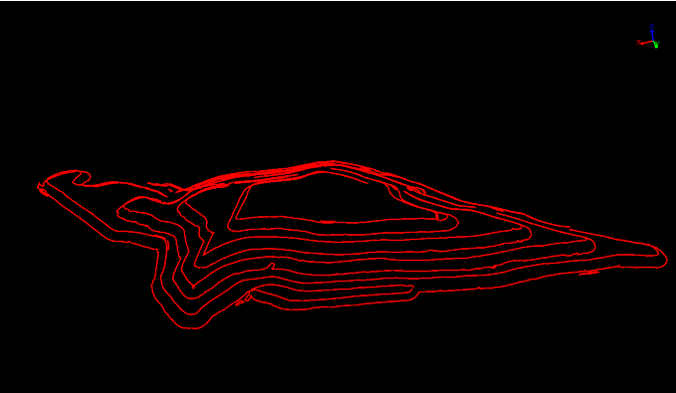

「露天矿边坡线」

● 以模型或平面为基准的点云多期体积变化分析并生成报告;

「点云叠加*.LiTin模型」

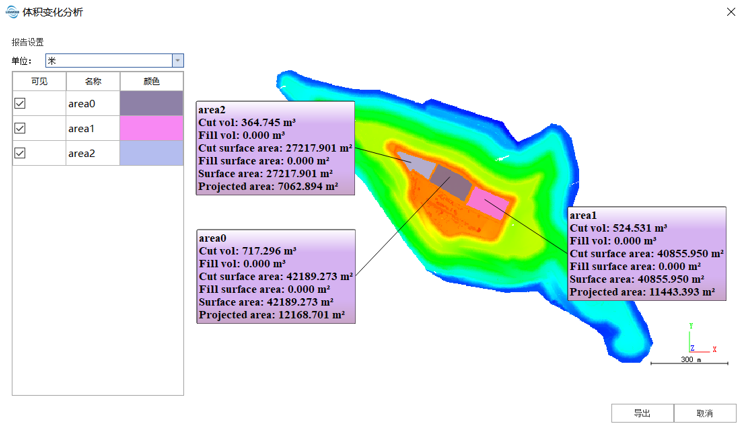

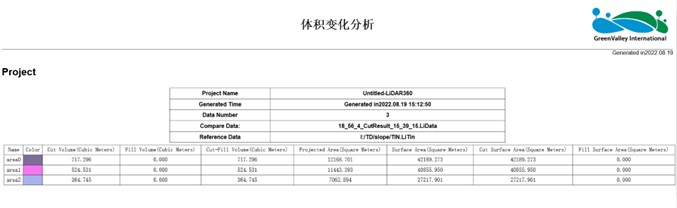

「多期体积变化分析报告」

● 支持封闭模型体积计算,巷道封闭模型*.obj,一键生成实体模型体积。


3、等高线编辑

● 增加二三维矢量绘制高程模式选择,等高线编辑状态下,可直接选择等高线高程模式;

● 多段线编辑工具增加点打断、线打断、合并、删减工具,可对经过房屋、河流区域的等高线进行线打断编辑;

● 增加B样条、贝塞尔曲线绘制及曲线整形绘制工具;

● 增加多段线简化、平滑工具,对锯齿状等高线可实现一键式平滑简化操作。

4、林业模块

● 支持参数化方案选择,可基于实际生产需要,选择冠径计算方式,选择输出树方位(ALS/TLS)所采用的类型;

● 配合全景影像,提供树种人工标记方式。

更多版本升级内容

● 多点选择支持坐标定位,可快速定位到参考点云

● 航带拼接支持使用选择类别进行安置误差计算,可解决部分场景下拼接失败问题

● 航带平差支持多航迹线导入平差

● 控制点报告支持导入标签显示,支持导出报告格式设置

● 点云分块与分幅功能支持预览

● 清除TreeID支持高度过滤,便于去除被误分割低矮草地点云

● 增加三角网法体积量测,体积计算结果更精确

● 优化DBH批量提取功能,提升树木识别准确率

● 林业单木参数提取结果文件支持中文表头

● 分类编辑,可配合影像数据,支持二三维状态分类编辑

数字绿土LiDAR360为林业资源调查、地形测绘等领域提供了强有力的安全数据底座。未来,数字绿土将不断深耕地理信息领域,持续为客户提供全业务场景、全生命周期、全应用过程的解决方案,大力推动数字化矿山发展,为地理信息事业的进步及实践构建“智能化城堡”。



参考文献:

[1] 时天东, 毕林. 基于DEM的露天矿坑坡面顶底线自动提取方法研究[J]. 黄金科学技术, 2021, 29(4): 612-619
