案例分享 | 无人机激光雷达扫描在基建验收中的应用

一、背景

依据2019年10月1日实施的《架空输电线路运行规程》行业标准杆塔本体、导线需符合一定的要求，因此，新建输电线路、长时间运行的输电线路，均需定期开展基建验收。

传统方式：以全站仪开展验收。特点：①是按独立档段来做抽查。②受人为观测影响。

二、激光雷达基建验收的优势

2021年5月某500kV输电线路连续跳闸，停电检查后，仍无法定位故障点。当地巡检部门接到对该线路开展应急故障巡视任务后立即启动应急预案，积极与运维单位对接，了解线路具体情况，制定巡检方案。

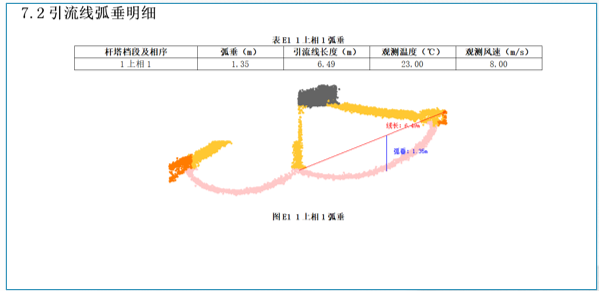

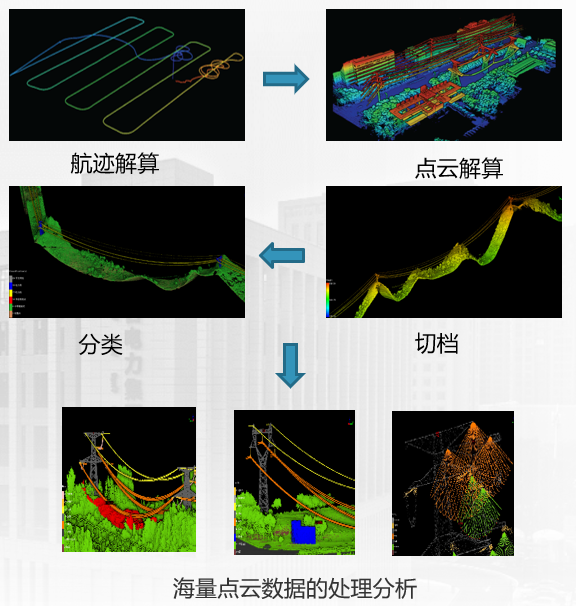

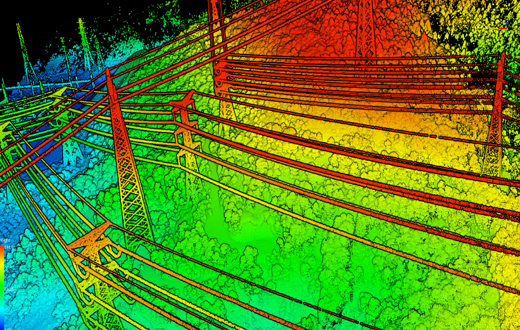

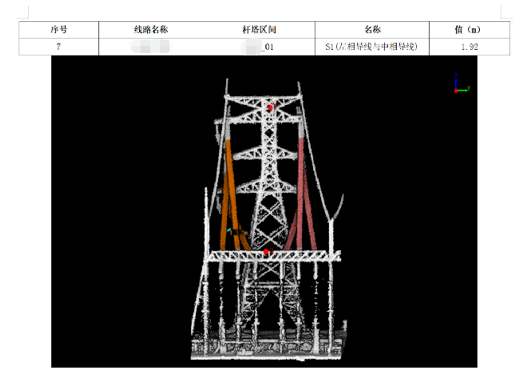

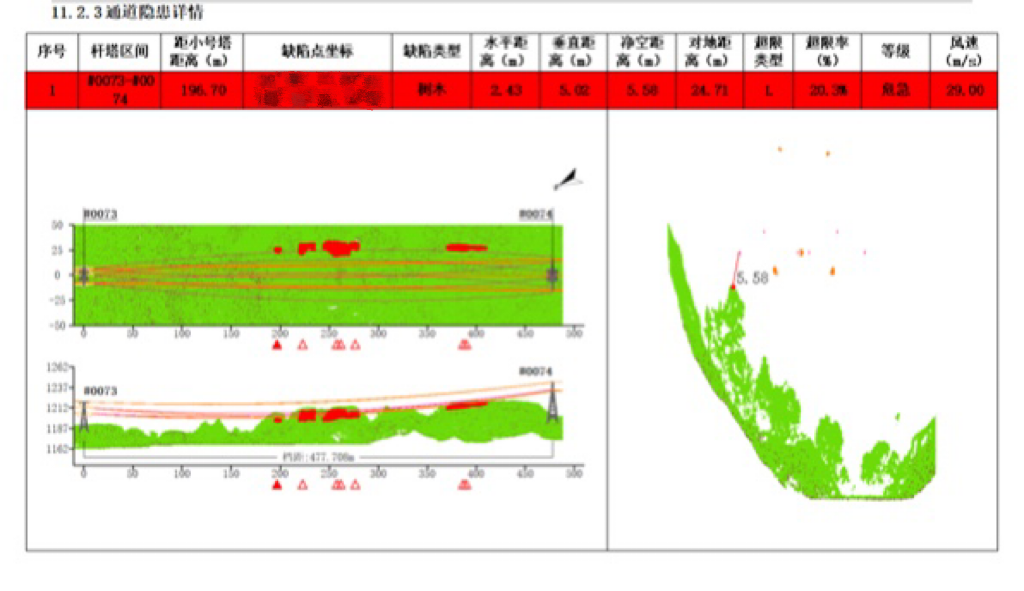

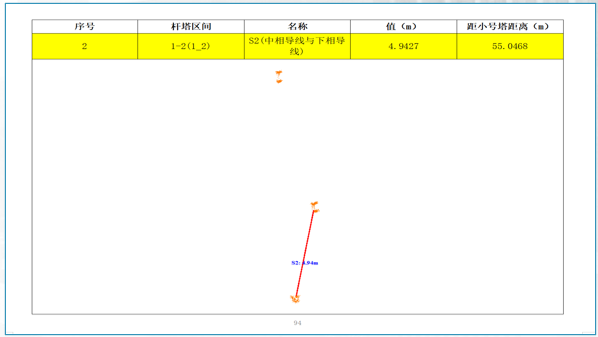

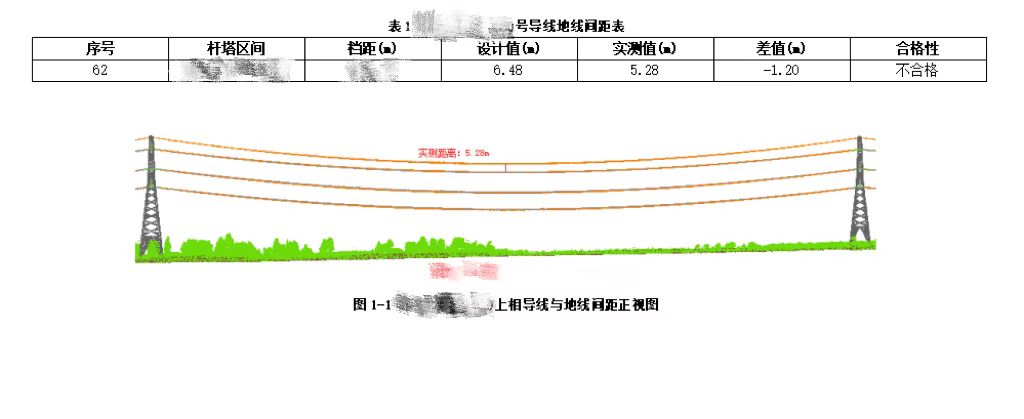

利用无人机激光雷达扫描的方式，对线路进行三维点云数据采集，将实体线路搬入到电脑中计算、分析，通过电力巡检专业软件对杆塔本体、导、地线距离进行自动计算，对杆塔通道缺陷、引流线与塔身距离、导地线弧垂及偏差、引流线弧垂、档距中央导地线间距、相间距离、耐张塔转角、净空距离，交叉跨越、杆塔结构倾斜、模拟工况、平面断图等项目进行逐项检测，对比作业规程阈值，定位缺陷点，总结超限数据。最终成功定位到中央档距导地线间距。

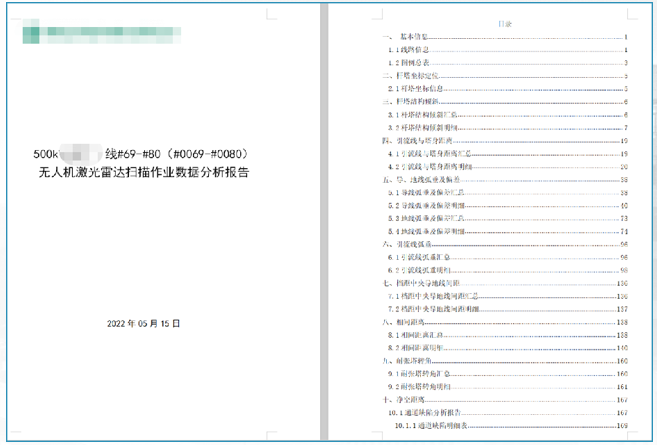

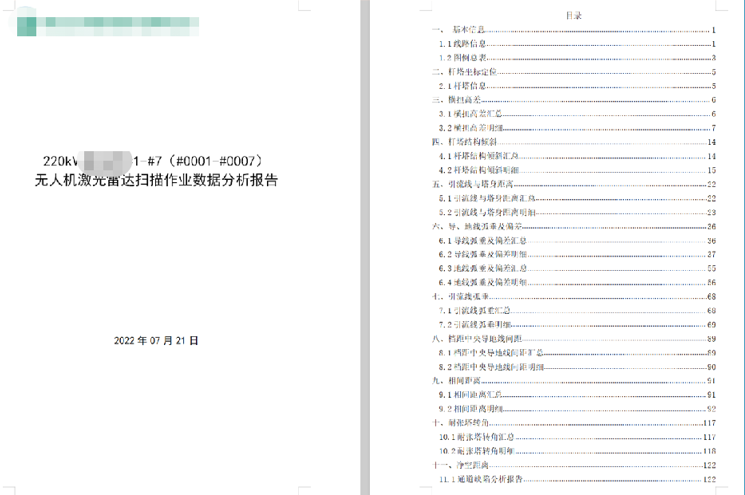

根据激光数据开展某500kV线路应急巡检专项检测分析并出具报告，发现危急缺陷2项，严重缺陷1项，这些也是其他巡检方式无法查到的缺陷。从接到任务赶赴现场，再到出具报告，仅在48小时内就完成全部应急巡检任务。
