地形测绘|某测区机载激光雷达数据采集与1:1000地形图制作项目

一、任务概况:

  1. 测区总面积约10平方公里。
  2. 利用激光雷达设备获取三维地物点云信息,点云精度与密度满足1:1000比例尺测绘要求。
  3. 制作1:1000比例尺DLG(DLG涵盖的要素为:居民地、独立  地物、电力线、植被、水系、地形(等高线、高程点等)、地貌(沟、坎、崖、石堆等)、交通设施、测绘产品。

二、设备简介:

LiAir Pro 无人机激光雷达扫描系统具有超强的任务载荷,续航以及安全性能,可以实时、动态、大量采集空间点位信息。与被动遥感相比,LiAir Pro 能够克服光、云、阴影、树木遮挡等因素影响,获取更高精度的地理空间信息。

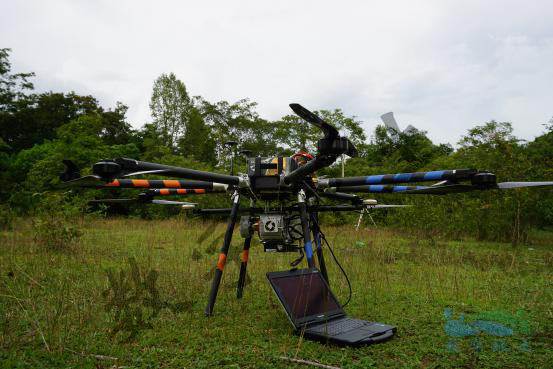

图片8-1

激光雷达频率:400KHZ                         定位精度:0.02-0.05m

扫描距离:920m                                  滚转俯仰精度:0.015°

重复精度:5mm                                   真航向精度:0.025°

角分辨率:0.005°

扫描角度:0°-360°

飞行高度:150m

三、任务难点:

  1. 测区基本上都是土路,没有进行地面硬化,只有中间一条四号公路是柏油路。


2.由于该测区4~5月为雨季,平均潮差约3m ,影响设备飞行测量。

四.数据采集情况:

  1. 此次设计航线,考虑到扫描仪有效距离范围,以及测区高差比较大的情况,对测区进行区域划分,按照不同高度两个架次进行飞行。
  2. 此项目外业作业时间分配:
  • 前期探勘:3天
  • 有效数据采集时间:1天
  • 激光雷达数据解算以及验证点采集:1天

五.数据成果展示:

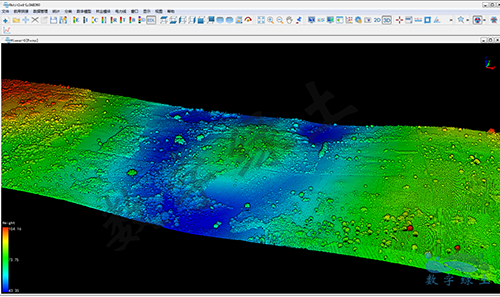

  1. 测区整体点云数据图:


2.局部点云数据显示:

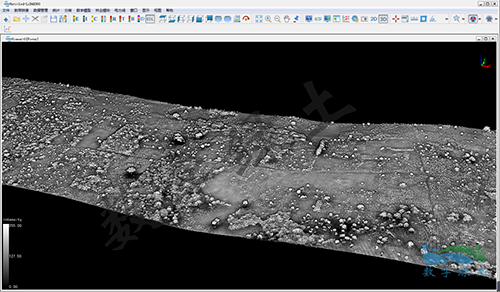

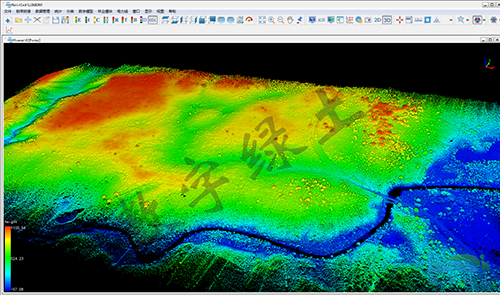

图片3图片4

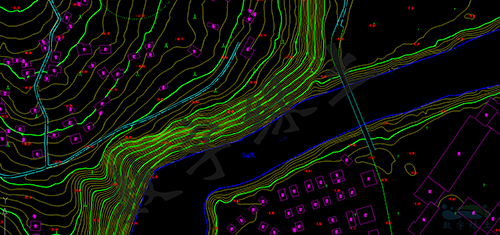

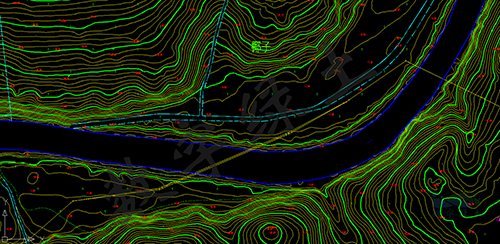

3.DLG数据展示
六、成果检查与精度验证:

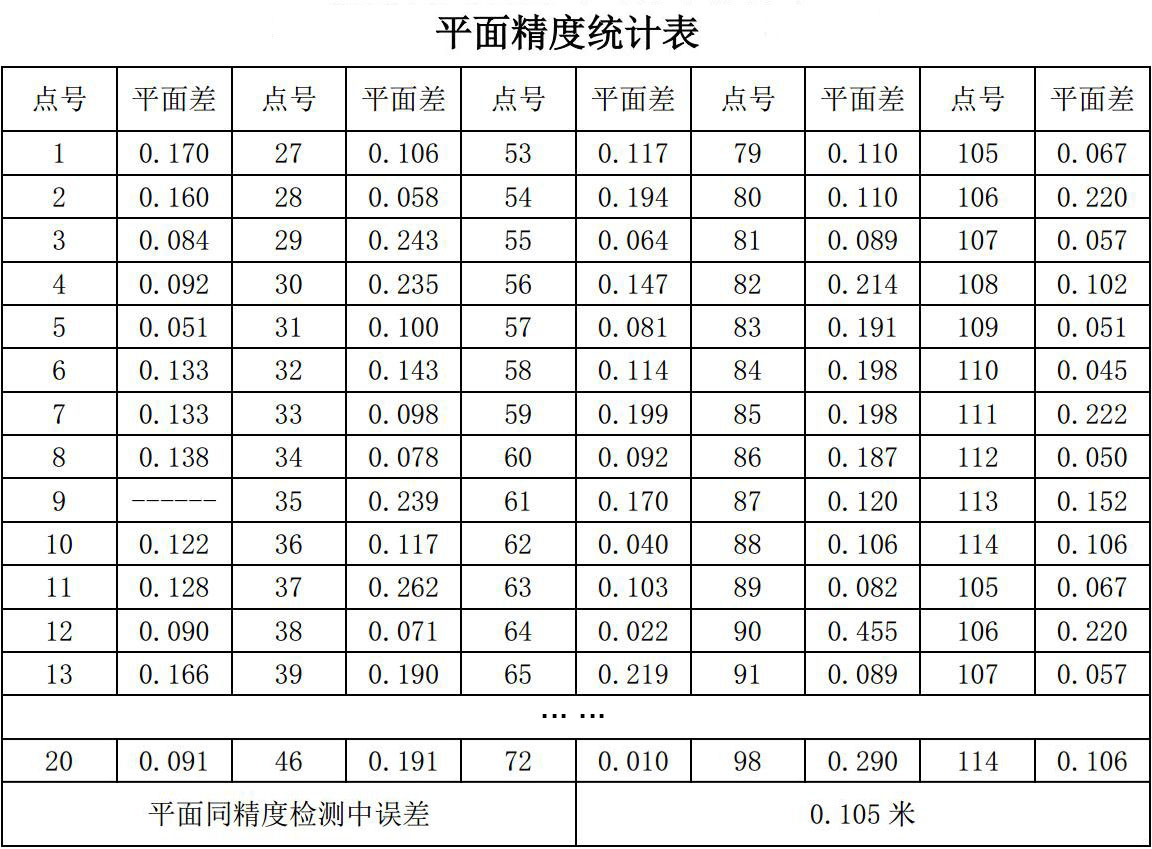

1.平面精度统计表:

3

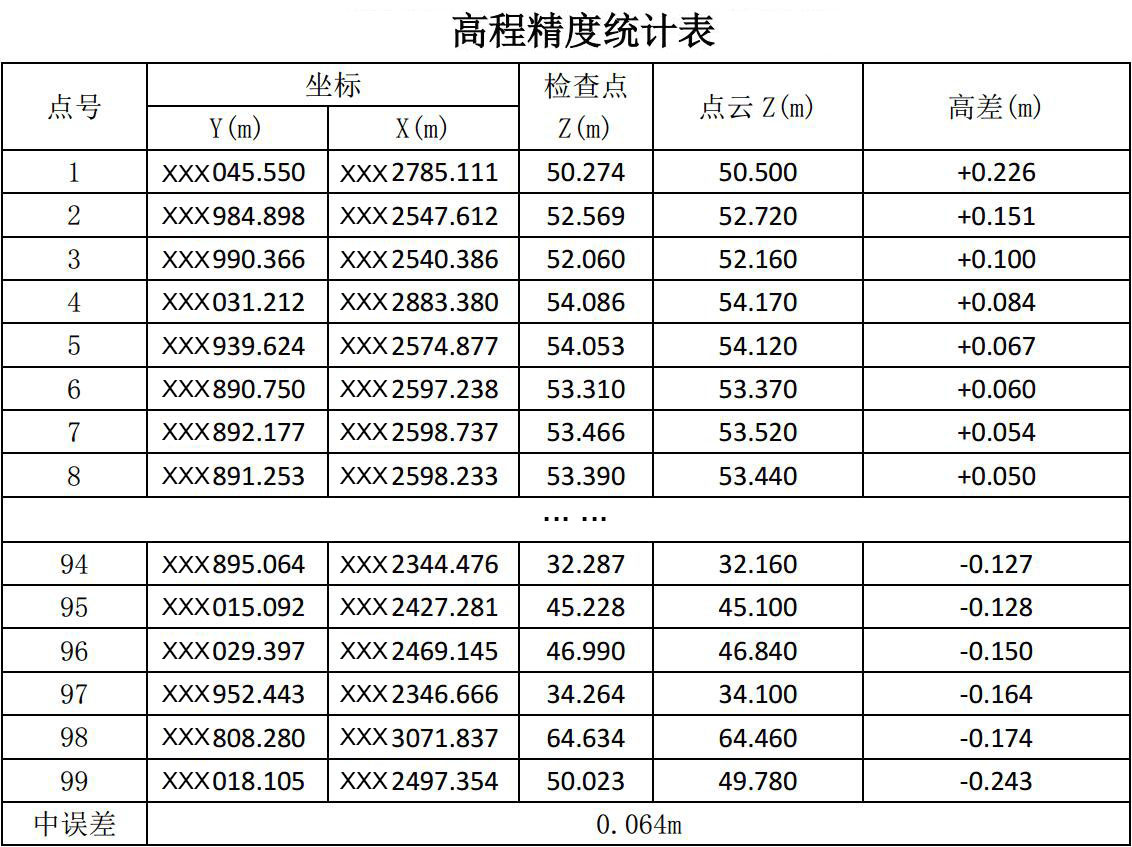

2.高程精度统计表:

1

3.检查结论:

  • 本测区参与检查的野外实测高程检查点共 99 个,经检查,高程中误差为 0.064m,精度指标均符合规范要求。
  • 本测区参与检查的野外实测平面检查点共 113 个,经检查, 本测区的同精度检测中误差为 0.105m,精度指标均符合规范要求。
  • 地形图图面美观整洁,综合取舍合理,图式符号运用正确,图面清晰易读,高程点精度可靠,密度适当,等高线走向合理,能够准确反映实地的地形地貌及细部特征。
