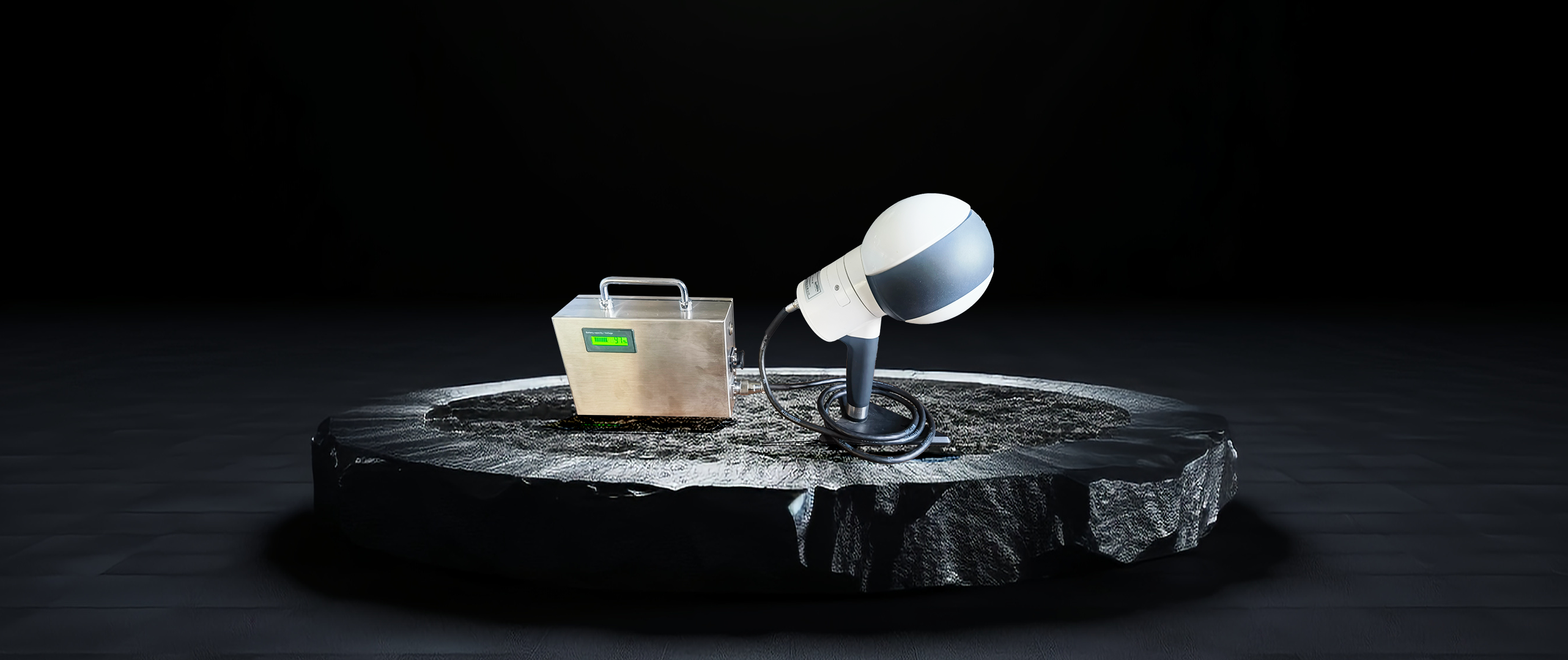

GHJS12(MA) 矿用本安型三维激光扫描仪

GHJS12矿用本安型三维激光扫描仪,采用本质安全型防爆设计,通过了煤安认证!产品适用于井工煤矿、露天煤矿等场景,可用于煤矿巷道三维点云数据分类、三维模型重建、井下变电硐室和水泵房等场景建模;可为煤矿智能掘进提供实时点云数据,用于巷道中线提取、断面分析;可用于露天矿高精度点云数据获取,实现坡顶坡底线、边坡角的自动提取,同时可自动计算露天矿月度、季度开采方量;可生成全矿井巷道数字孪生数据,为智慧矿山“一张图”提供真实底图!

系统参数
手持尺寸  L204mm×W130mm×H307mm 手持重量 1.89kg
电池盒尺寸  L210mm×W73.5mm×H148mm 电压 12.9V
电池 8.5Ah 防护等级  IP54
存储 256G SSD 工作时间 8.4h
认证类型 矿用本安型 认证参数 Uo:DC12.9V Io:1.9A Co:20uF Lo:0.1mH
激光雷达参数
扫描频率 320,000pts/s  测量范围  120m
LiDAR 精度 ±1cm 扫描视场角 280° ×360°
激光安全等级 Ⅰ级人眼安全 激光波长 905nm
数据成果
相对精度 ≤ 3cm* 绝对精度 ≤ 5cm*
点云格式 Las, Ply, LiData
*标准精度场,严格规范操作;扫描场景的特征点数量越多、特征质量越好,点云精度越高,建议按推荐的作业方式获取高精度的点云成果。
