国际足迹 | 数字绿土LiBackpack走进日本东京

近日,我们在日本的合作伙伴Kokyo.Inc参加了在东京举行的Smart Sensing Exhibition(智能感应展览会),本次展览展示了在遥感及3D制图技术领域处于领先地位的产品。

Kokyo.Inc使用LiBackpack进行实时数据采集,绘制出了Tokyo Big Sight会议中心周围的室内和室外环境,采集的数据在LiDAR360中实现可视化。

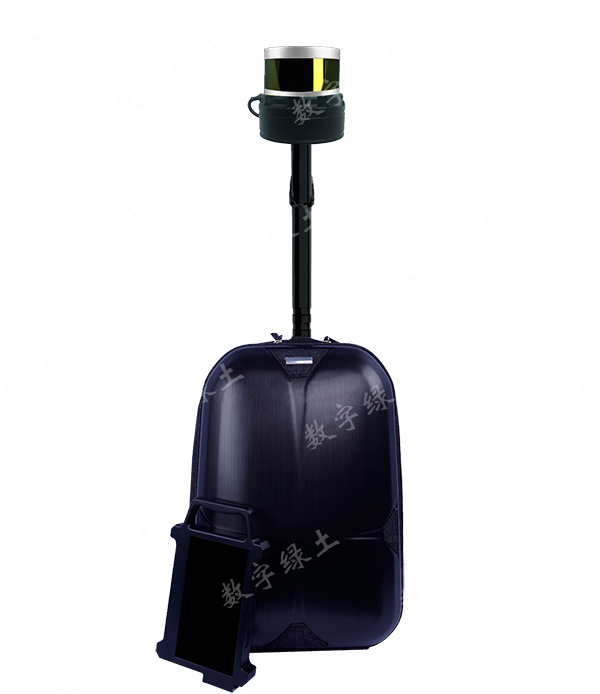

LiBackpack背包激光雷达扫描系统

LiBackpack是由数字绿土自主研发的背包式室内外一体化激光雷达扫描系统,结合激光雷达和同步定位与地图构建(SLAM)技术,无需GPS(GNSS)即可实时获取周围环境的高精度三维点云数据。可用于室内外一体化测量、地下空间信息获取、隧道工程、数字工厂、数字矿山、林业资源普查、 BIM、建筑立面测量等领域。



产品优势

易操作:自动化程度高,开机即用

低成本:无需GPS,成本大幅度降低

高精度:结合激光雷达和SLAM算法实现室内外一体化测量,无需GNSS信号即可实现厘米级数据精度

查看简洁方便:支持手机、平板等移动端实时显示和控制,操作便捷,无需繁冗的连接线

高效率:实时显示高精度点云数据,支持在线闭环检测以及闭环优化,扫描完成即可导出采集点云数据

多平台:设计轻巧便捷,可搭载不同的移动平台,无论是手持、步行、骑行、车载都可以轻松采集数据



重要参数

数据精度:~ 5 cm

LiDAR精度:±2cm(HDL32E)/±3cm(VLP16E)

重量:6.0kg(HDL32E)/5.5kg(VLP16E)



技术参数

尺寸(mm) 896 X 302 X 120 功率 76W / 60W
LiDAR 传感器 HDL32E / VLP16 电压 19V
重量 6.0kg/5.5kg 电流 2.3A
LiDAR精度 ±2cm/±3cm 电池 2600mAh
点云格式 Las,ply,bag 端口 HDMI,USB
存储 512G SSD 控制及显示 网络控制和显示

(手机,平板电脑)



LiBackpack 尤其适用在有丰富三维结构的环境中,如室内建筑物、室外 林区、居民地等。

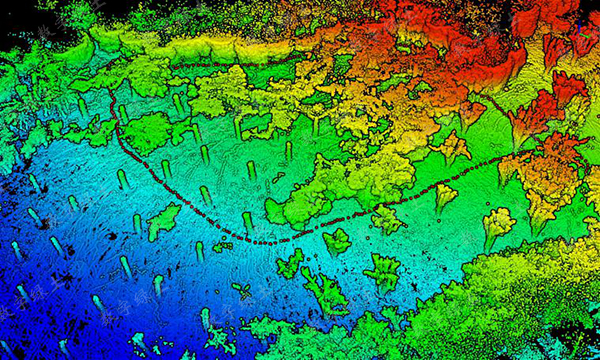

林区扫描

用LiBackpack沿规划路线快速获取林区的三维激光点云数据,可以统计树木的胸径、材积、郁闭度等信息。

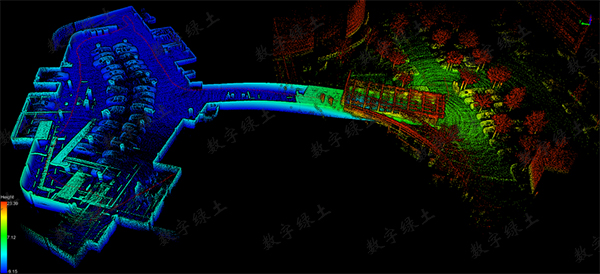

室外扫描

用LiBackpack沿规划路线,获取指定区域的三维激光点云,可以生产DLG、建筑物立面图、计算建筑面积等。

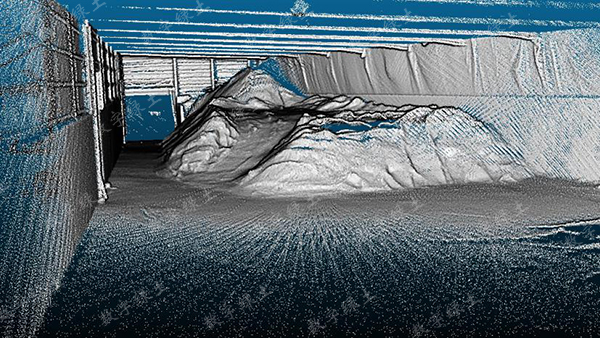

工地扫描

用LiBackpack沿规划路线,获取工地的激光三维点云,可以测量工地堆积物土方量,如煤堆、矿石堆等,也可以测量工地挖方等数据。

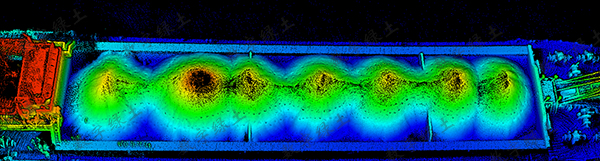

运沙船

用LiBackpack沿着船体外沿快速获取运沙船的高精度三维激光点云数据。通过对每艘船只扫描一次空船建立空船数据库,船体满载时,同样的方法对满沙船进行扫描,结合两次扫描数据,即可计算出船载泥沙土方量。



应用案例
