按多边形裁剪

功能概述

按多边形裁剪工具根据用户输入的多边形矢量文件或者与视图交互绘制多边形范围,提取每一个多边形范围内的所有点云数据保存在一个或多个文件中。

用法

点击数据管理 > 裁剪 > 按多边形裁剪

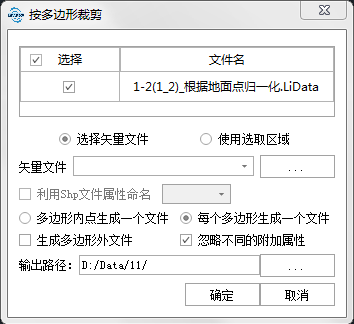

若选择使用矢量文件,则界面如下图所示:

Lidar360 ClipbyPolygon

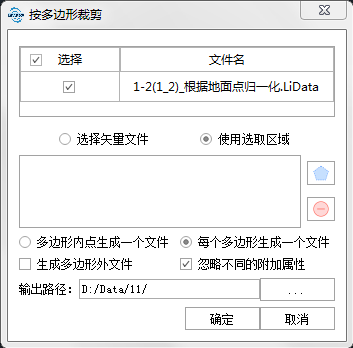

若选择使用选择区域,则界面如下图所示:
Lidar360 ClipbyPolygon

参数设置

  • 输入点云数据:输入一个或多个点云数据文件。文件格式:*.LiData。
  • 使用交互多边形:点击按钮Lidar360 DataAdd在视图中鼠标左键点击选择多边形范围,双击结束当前多边形选择,并加入到多边形列表。在多边形列表中选择一个多边形,点击按钮Lidar360 DataAdd可以删除已画好的多边形。
  • 使用Shp文件:用户可以从下拉菜单中选择加载到LiDAR360软件中的矢量文件,也可以选择Lidar360 DataAdd按钮来加载外部矢量数据文件。
  • 忽略不同的附加属性:在处理多个输入点云的情况下,若勾选此项,则只合并相同的附加属性,否则只要有不相同的附加属性就无法进行合并。
  • 生成一个文件:选择输出为单文件时,提取矢量文件中所有多边形数据对点云进行裁切,并将成果整合到单个文件中。
  • 生成多个文件(默认项):选择输出为多文件时,提取矢量文件中所有多边形数据对点云进行裁切,将每一块点云单独生成一个文件。
  • 利用Shp文件属性命名:在生成多文件选项已选择且矢量数据含有属性表名称时,此项可用。用户可以选择相应的属性值作为文件名称。当属性值不存在时,文件按编号顺序自动命名。
  • 输出路径:输出文件夹路径,功能执行后生成裁切后的新文件。

注意:多边形矢量格式文件用于裁切数据。
