流量

本工具创建每个像元累积流量的栅格。

注意

1.通过流量得到的结果是表示每个像元累积流量的栅格,由流入每个下坡像元的所有像元的累积权重决定。

2.在计算累积流量时,流量工具支持D8流向建模算法。

3.如果未使用流向工具创建输入流向栅格,则定义的流可能呈环形。如果流向包含环,流量将陷入永无止境的无限循环中。

4.具有未定义流向的像元将仅接收流;它们不会形成任何下游流。对于输入 D8 流向栅格,如果像元在流向栅格中的值为 1、2、4、8、16、32、64 或 128 以外的值,则认为该像元具有未定义的流向。

5.累积流量基于流入输出栅格中每个像元的总像元数或部分像元数。累积中不会考虑当前处理的像元。

6.高流量的输出像元是集中流动区域,可用于标识河道。

7.流量为零的输出像元是局部地形高点,可用于识别山脊。

原理描述

流量工具用于计算累积流量,即流入输出栅格中的每个下坡像元的所有像元的累积权重。

用法

点击地质分析> 流量

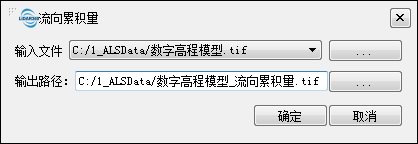

流量主界面

参数设置

  • 输入文件:选择根据每个像元来显示流向的输入栅格(.tif文件)路径,可以使用流向工具创建流向栅格。

  • 输出路径:选择输出的文件目录路径,表示每个像元累积流量的输出栅格。

    @inproceedings{
        author={Sch\"{o}enson, S. K., J. O. Domingue},
        title={Extracting Topographic Structure from Digital Elevation Data for Geographic Information System Analysis},
        booktitle={Photogrammetric Engineering and Remote Sensing},
        year={1988},
    }

    @inproceedings{
        author={Sch\"{o}Tarboton, D. G., R. L. Bras, I. Rodriguez–Iturbe},
        title={On the Extraction of Channel Networks from Digital Elevation Data},
        booktitle={Hydrological Processes},
        year={1991},
    }
