图层管理

功能描述:矢量编辑以图层进行管理,一个文件即为一个图层。点击“文件”三角形按钮的下拉菜单,包括新建文件、打开文件、保存文件、移除文件、导出文件功能。

图层管理

新建文件

此功能要求Viewer中已经包含点云文件,若不包含点云文件,则弹出先添加点云提示框,如下图所示:

图层管理
若当前Viewer中已经包含点云数据,则弹出对话框:
图层管理
  1. 点击选择图层所在文件夹。

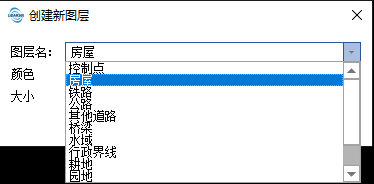

  2. 下拉图层名进行选择,包括:控制点、房屋、铁路、公路、其他道路、桥梁、水域、行政界线、耕地、园地、林地、草地、其他植被,或直接输入图层名称,如下图所示:

    图层管理 图层管理
  3. 选择图层类型,包括点类型和线类型两种。新建点图层需设置图层颜色及点直径(1-10像素),新建线图层需设置线的颜色、线宽(1-10像素)、线类型(实线、点线,微点线)。

  4. 点击图层颜色,弹出选择颜色对话框,如下图所示:

    图层管理
  5. 设置点的大小和线的宽度,范围在1-10像素。 新建的图层若为点图层,则添加到点图层列表中,若为线图层,则添加到线图层列表中,如下图所示。

    图层管理

打开文件

此功能支持.shp和.dxf文件格式,点击打开文件,弹出对话框。

图层管理
  • 若选择shp文件,读取shp文件格式,判断shp文件的类型(点类型和线类型),加入到点或者线图层列表中;
  • 若选择dxf文件,则弹出选择图层对话框,选择需要打开的图层,根据图层的类型,加入到点或者线图层列表中, 图层0是dxf中默认必须有的一个特殊图层用于临时实体,可以根据数据具体选择是否导入,默认不用导入;
    图层管理

保存文件

点击“保存文件”功能,弹出对话框:

图层管理
  • 点击“Yes”保存所有图层,包含显示和隐藏的图层;
  • 点击“No”只保存显示图层,不包含隐藏图层;
  • 点击“Cancel”退出当前保存操作。

移除文件

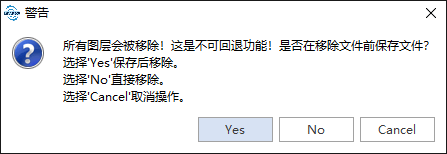

点击“移除文件”功能,弹出对话框:

图层管理
  • 点击“Yes”保存当前图层,并移除图层;
  • 点击“No”不保存当前图层,并移除图层;
  • 点击“Cancel”退出当前移除文件操作。

导出文件

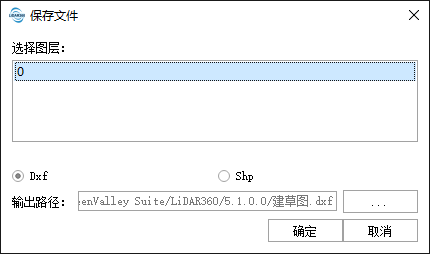

导出当前包含的矢量图层为.dxf文件。点击“导出文件”功能,弹出对话框选择需要导出的图层:

图层管理

点击确定后,指定保存的dxf文件的路径及定义文件名进行保存操作,如下图所示:

图层管理
