TIN工具

使用TIN工具可构建三角网模型,用户编辑点云类别时三角网会实时变化,从而辅助用户查看编辑效果。为了加快编辑效率,可设置宽度值分块构建TIN,在编辑时通过上、下、左、右移动显示不同的块,也可选择指定的块。实际为对内存中LiTin数据浏览编辑,包括增加点与删除点。

TIN工具菜单
图标描述快捷键
构建TIN模型
清除TIN模型
按类别显示TIN模型
按高程显示TIN模型

注意:可通过键盘上的快捷键P调节光照,改善TIN的显示效果。

构建TIN模型

点击TIN打开设置窗口,如下图所示:

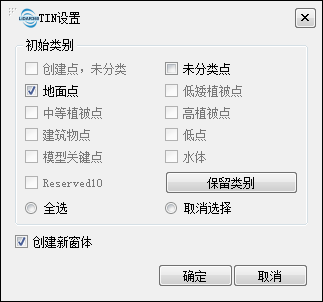

TIN创建窗口

参数设置:

  • 初始类别:用户需指定初始类别,例如,可以选择地面点构建三角网模型辅助地面点编辑分类。
  • 创建新窗体:是否创建窗体。
    • 是(默认):创建新窗口显示TIN。
    • :在主窗口显示TIN。

移除TIN

移除TIN按钮在执行生成TIN操作之后可用,如果是使用创建新窗口显示TIN模式,点击移除TIN时会关闭新建的窗口,如果是使用在主窗口显示TIN模式,点击移除TIN时会在主窗口移除TIN

按高程显示

TIN模型按高程显示。

按类别显示

TIN模型按类别显示。
