渲染到图像

功能描述:将当前激活窗口显示的场景内容渲染到图片文件(采用bmp格式)。支持基于窗口尺寸,以宽高等比例缩放的方式,生成比当前窗口尺寸更大的图片。支持设置是否缩放特征,窗口尺寸缩放比例大于1,且不缩放特征的情况能获取比窗口显示效果更精细的图片。

步骤

  1. 调整当前激活窗口,获取想要渲染的内容。
  2. 点击菜单>显示>渲染到图像调用本功能,弹出界面如下。

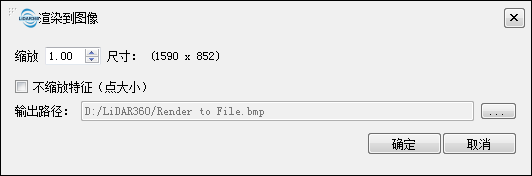

    渲染到图片界面
  3. 设置缩放比例。
  4. 根据渲染需求勾选或不勾选“不缩放特征(点大小)”。
  5. 根据需要修改文件输出路径。
  6. 点击“确认”按钮,获取渲染的图片。

参数设置

  • 快捷键: 无
  • 功能输入:当前激活窗口
  • 缩放:该参数定义了渲染的图片尺寸在原窗口尺寸的基础上放大的倍数,能获取大尺寸的图片。
  • 尺寸:该参数不支持设置,会根据缩放倍数实时计算输出图片的尺寸,并将尺寸大小展示在括号内。当实际尺寸过大,超过运行环境支持的范围时,输出图片将不成功,并且会在输出窗口给出提示。
  • 不缩放特征(点大小):默认不勾选,此时输出的图片质量与原窗口一致,不会获得更精细的内容。缩放比例为1时,该参数不起作用;在缩放比例大于1,且勾选该功能时,点云中每一个点占用的像素大小与窗口中占据的像素大小一致,而图片尺寸比窗口大的情况下,图片中看到的点云细节更加清晰,获得比窗口展示效果更精细的图片。
  • 输出路径:设置图片输出路径。

    注意:EDL开启情况下,渲染到图片功能支持EDL显示效果的叠加。
