LiModel编辑

功能概述

提供对规则格网模型LiModel进行编辑操作,提供多边形选择、套索选择、屏幕选择、导入外部shp文件多种编辑区域选择工具,对编辑区域可以进行高程置平、高程平滑、修补无效值、去除钉状点、高程修补和删除高程操作。

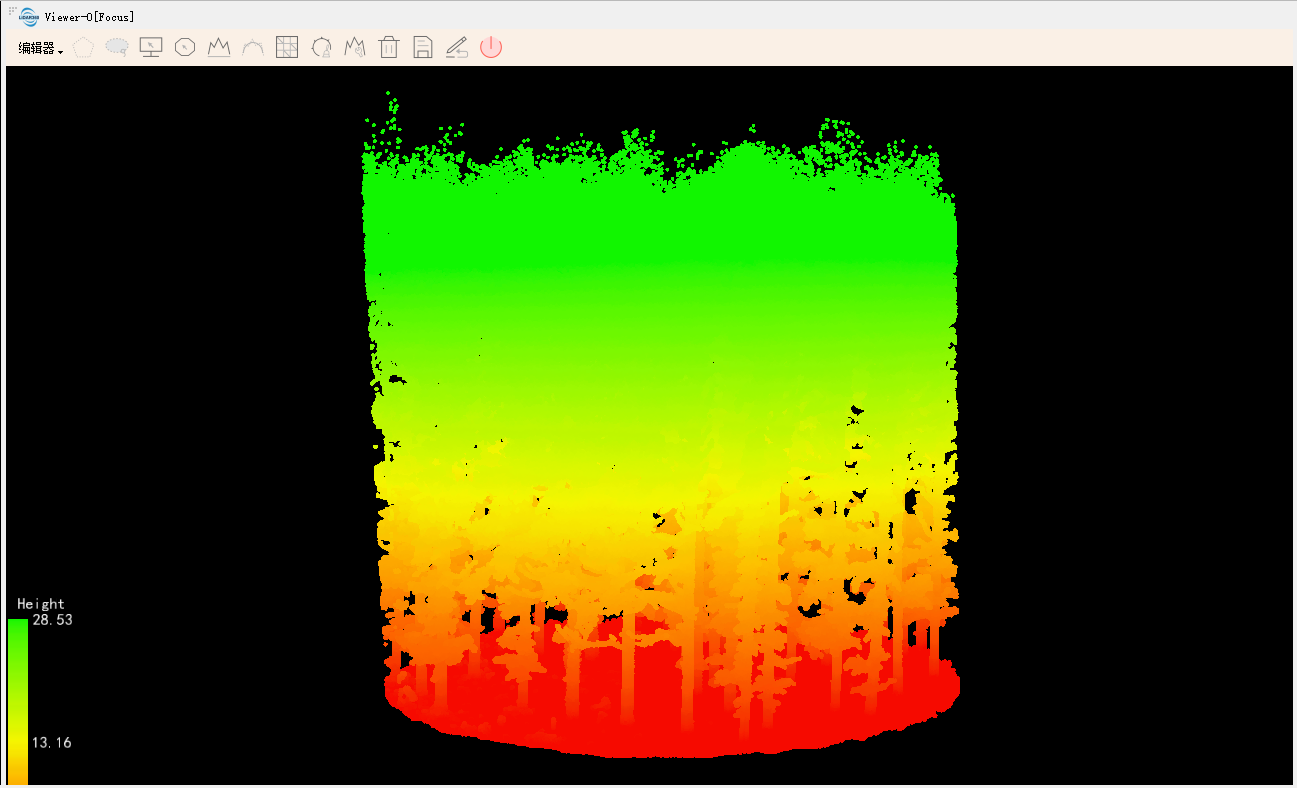

LiModel工具条
LiModel编辑窗口

用法

点击地形 > LiModel编辑,当前激活窗口将出现LiModel编辑工具条。

数据选择

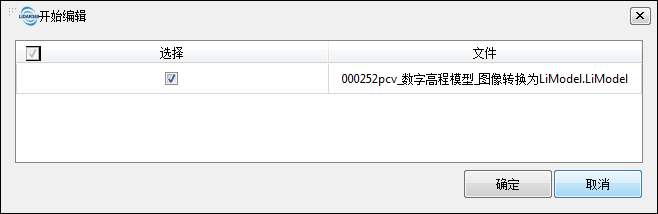

点击编辑下拉菜单的开始编辑 ,选择需要编辑的数据,要编辑的数据必须已经在LiDAR360软件中打开,可选择一个或多个数据进行编辑。

选择操作









多边形区域选择

单击鼠标左键添加多边形顶点,双击鼠标左键完成选择。在选择区域的过程中,可以单击鼠标右键,选择回退一个点,实现逐点回退,也可以点击清除选择,取消选择的区域。多边形选择只能选择数据范围内的区域。

选择操作

套索区域选择

单击鼠标左键开始区域选择,移动鼠标添加区域顶点,双击鼠标左键完成选择。在选择区域的过程中,可以单击鼠标右键,选择回退一个点,实现逐点回退,也可以点击清除选择,取消选择的区域。套索区域选择只能选择数据范围内的区域。

选择操作

屏幕区域选择

单击鼠标左键添加多边形顶点,双击鼠标左键完成选择。在选择区域的过程中,可以单击鼠标右键,选择回退一个点,实现逐点回退,也可以点击清除选择,取消选择的区域。屏幕选择可以选择超出数据范围的区域。

选择操作

固定区域选择

对于特定范围,可以导入已有的二维shp格式矢量文件,软件识别其中polygon多边形,作为编辑区域范围。

高程置平

单击工具条的高程置平按钮,或者点击鼠标右键选择高程置平。可以对选择区域范围模型高程设置为指定的高程值,适用于具有相同海拔高度的河流或水域。

置平操作
  • 高程置平(米):设置置平后高程值。其默认值为选取区域顶点的高程值平均值。

示意效果图如下,左图为原始数据,右图为编辑后效果图。

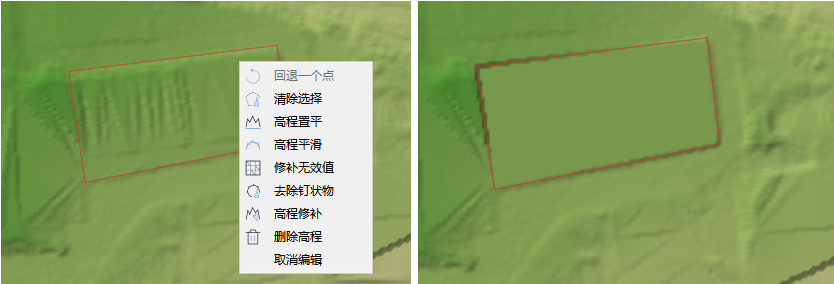

置平示意图

高程平滑



单击工具条的高程平滑按钮,或者点击鼠标右键选择高程平滑,可以对选择区域范围模型进行高程平滑。采用图像均值平滑对选择区域内模型逐点进行处理,适用于平滑数字高程模型,以生成平滑等高线。

平滑操作
  • 核大小(默认值为5):均值滤波器核的尺寸,只能为奇数。

示意效果图如下图所示,左图为原始数据,右图为编辑后效果图。

平滑示意图

修补无效值

单击工具条的修补无效值按钮,或者点击鼠标右键选择修补无效值。采用双线性插值方式计算区域内没有高程点的高程值。

示意效果图如下图所示,左图为原始数据,右图为编辑后效果图。

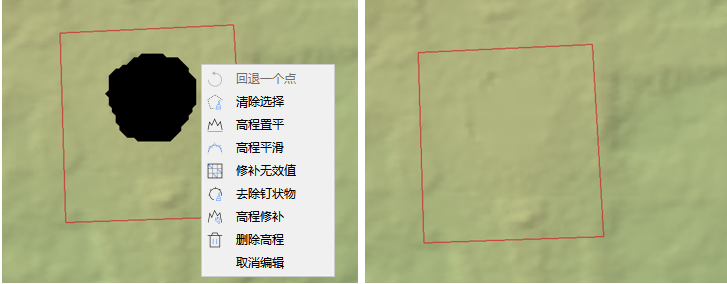

修补无效值示意图

去除钉状物

单击工具条的去除钉状点按钮,或者点击鼠标右键选择去除钉状点。用于修复由噪音引起的钉状噪声,根据其与邻域点高程值波动方差确定其是否为噪声,采用双线性插值方式计算噪声点的高程值。

平滑操作
  • 高程方差阈值(默认值为10):高程方差阈值用于确定其是否为噪声点。

示意效果图如下图所示,左图为原始数据,右图为编辑后效果图。

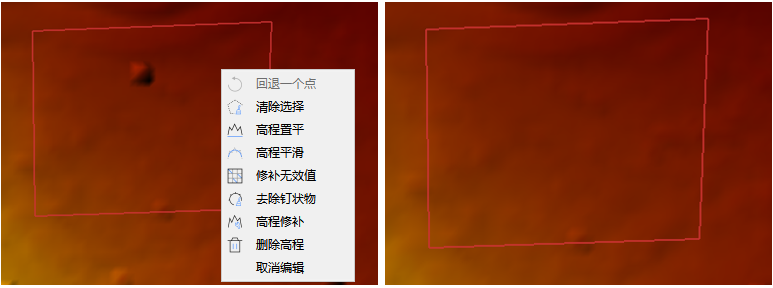

去除钉状点示意图

高程修补

单击工具条的高程修补按钮,或者点击鼠标右键选择高程修补。用于修复指定范围内的高程,采用双线性插值方式计算参数条件的高程值。

平滑操作

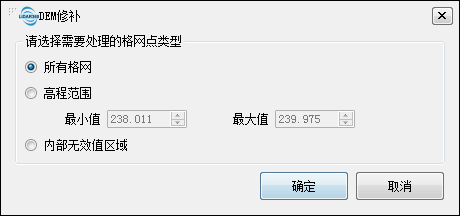

  • 格网点类型:该参数定义了处理格网点范围,可能起到约束处理范围。
    • 所有格网(默认):所有选定区域都将被修复。
    • 高程范围:只修补高程值位于最小值和最大值范围内的格网。最大值与最小值默认值为选择区域范围顶点的高程值得最大值与最小值。
    • 内部无效值区域:只修补模型内部的无值区域。

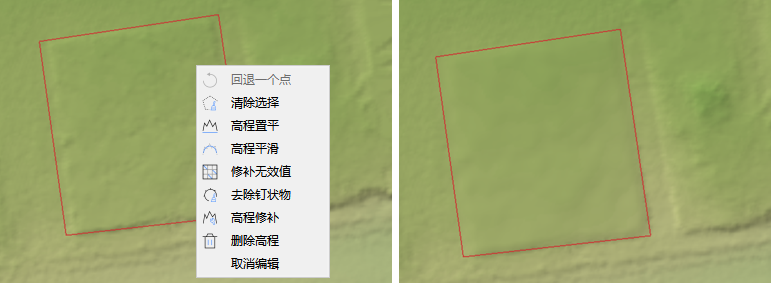

示意效果图如下图所示,左图为原始数据,右图为编辑后效果图。

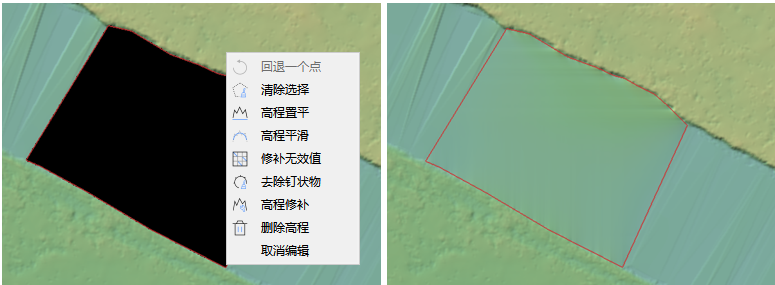

修补无效值结果

删除高程

单击工具条的删除高程按钮,或者点击鼠标右键选择删除功高程。删除选定范围高程点。

示意效果图如下图所示,左图为原始数据,右图为编辑后效果图。

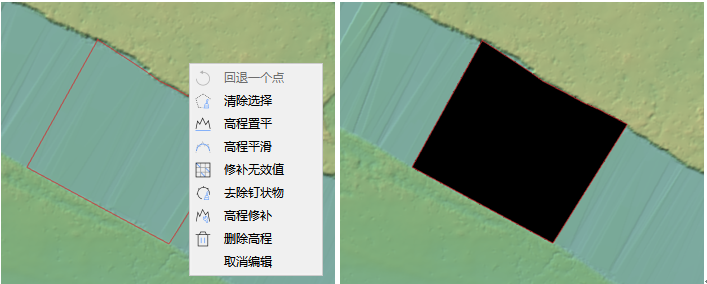

删除高程值示意图

保存编辑

保存编辑结果到LiModel文件。

取消编辑

取消编辑,舍弃编辑结果,重新载入原始文件显示。

退出

点击工具条的退出按钮,退出LiModel编辑。如果未保存编辑结果,点击退出按钮或者点击编辑按钮下来菜单的结束编辑,软件会弹出下图所示的提示窗口,点击Yes保存编辑结果并退出,点击No则直接退出,不保存编辑结果,点击Cancel返回。

退出LiModel编辑
