LiTin编辑

功能概述

提供对非规则格网模型LiTin进行编辑操作,提供添加单点、删除单点、置平、删除多点、添加断裂线、删除断裂线、选择边、选择三角形。

LiTin工具条

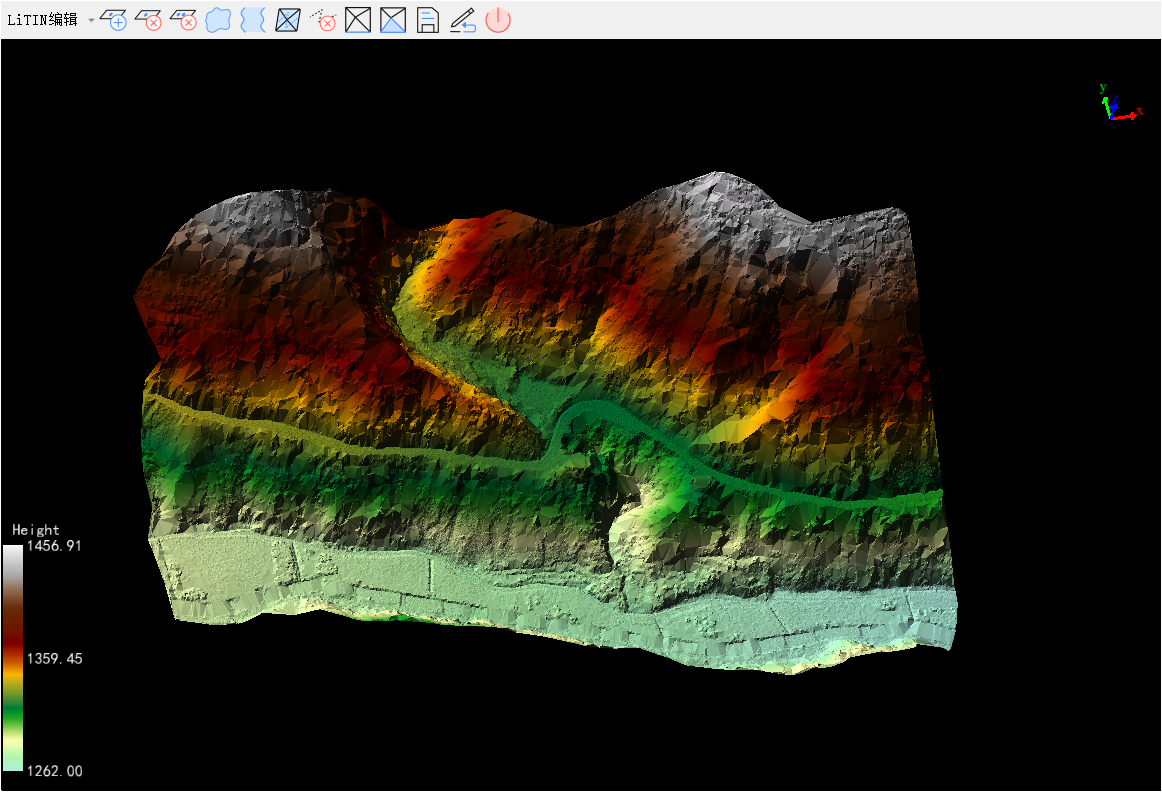

LiTin编辑窗口

注意:使用模型显示工具如下图所示,可以分别按模型、三角形或点显示LiTin(也可以使用键盘上的字母键W实现不同显示方式的切换)。为了便于查看编辑效果,建议使用“显示三角形”显示LiTin。

litin编辑概述

用法

点击地形 > LiTin编辑,当前激活窗口将出现LiTin编辑工具条。

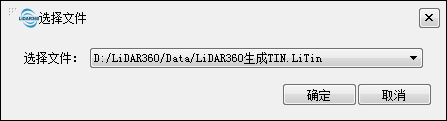

数据选择

点击编辑下拉菜单的开始编辑 ,选择需要编辑的数据,要编辑的数据必须已经在LiDAR360软件中打开,每次只能选择一个数据进行编辑。

选择操作

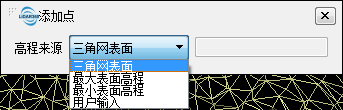

添加单点

鼠标左键单击添加顶点,在LiTin中插入单点,点的XY坐标由鼠标点击确定。高程值的来源包括三角网表面、最大表面高程、最小表面高程和用户输入。此功能适用于局部区域编辑,干预此区域的等高线走势。

选择操作
  • 高程来源:该参数定义了增加点高程值。
    • 三角网表面(默认):通过三角插值方式确定插入点的高程值。
    • 最大表面高程:该模型内高程值范围的最大值。
    • 最小表面高程:该模型内高程值范围的最小值。
    • 用户输入:用户输入自定义高程值。

删除单点

鼠标左键单击删除顶点,从LiTin模型中删除单点,并用相邻点重构三角网。此功能适用于局部区域编辑,删除噪声点或者错分类的点,干预此区域等高线走势。

高程置平

可通过鼠标选择要置平区域,也可通过导入存有多边形点的文件。选择置平区域,会弹出显示置平区域点坐标的表格。

置平操作
  • 置平模式选择:根据表格中所显示的,可选择置平模式:统一高程置平及自适应高程置平。
    • 统一高程置平:当选择同一高程置平时,默认置平高程值是所选区域在三角网模型上的高程均值。用户可修改此值。
    • 自适应高程置平:当选择自适应高程置平时,默认选择用于拟合置平的平面点已在表格中标记出来(三个点),若用户想要指定坐标的高程值,可在最后一列中输入对应的高程值,需要注意的是,必须输入三个点的高程值,这样才能拟合用于置平的平面。
  • 保存置平边界点文件:用户可直接保存置平边界点文件,下次可通过导入边界点文件直接显示置平区域。

删除多点

通过鼠标交互选择一个区域,该区域内部的三角网点将被批量删除,引起局部三角网重构。适用于局部区域编辑,根据多边形范围批量删除噪声点或者错分类的点,干预此区域等高线走势。

添加断裂线

通过鼠标交互增加断裂线,选择断裂线类型、Z坐标值以及是否闭合。此功能适用于水域、高速公路及其他地形变化剧烈的交界处,用于区分断裂线左右地形走势。

选择操作
  • 断裂线类型:该参数定义了断裂线类型。
    • 硬断裂线:硬断裂线。
    • 软断裂线(默认):软断裂线。
  • 高程来源:该参数定义了增加点高程值。
    • 三角网表面(默认):通过三角插值方式确定插入点的高程值。
    • 最大表面高程:该模型内高程值范围的最大值。
    • 最小表面高程:该模型内高程值范围的最小值。
    • 用户输入:用户输入自定义高程值。
  • 起始高度:高度来源为用户输入时有效,该参数定义了断裂线起点的高度值。
  • 结束高度:高度来源为用户输入时有效,该参数定义了断裂线终点的高度值。
  • 是否闭合:该参数定义了断裂线是否闭合为多边形。
    • 否(默认):折线断裂线。
    • :闭合多边形断裂线。

删除断裂线

通过鼠标交互删除选中断裂线。

选择边

通过鼠标交互选择三角形的边,所选边显示为红色。

选择三角形

通过鼠标交互选择三角形,所选三角形显示为红色。

保存TIN编辑

保存编辑结果到LiTin文件。

取消TIN编辑

取消编辑,舍弃编辑结果,重新载入原始文件显示。

退出

点击工具条的退出按钮,退出LiTin编辑。如果未保存编辑结果,点击退出按钮或者点击编辑按钮弹出菜单的结束编辑,软件会弹出下图所示的提示窗口,点击Yes保存编辑结果并退出,点击No则直接退出,不保存编辑结果,点击Cancel返回。

退出LiTin编辑
