点云生成等高线

功能概述

此功能通过点云数据提取地形上的等高线。具体流程为:首先通过点云生成TIN三角网,然后通过TIN生成等高线,即顺次连接三角网上相同高程的等高点位置,从而生成等高线。

用法

点击地形 >点云生成等高线

LiDAR360 Terrain

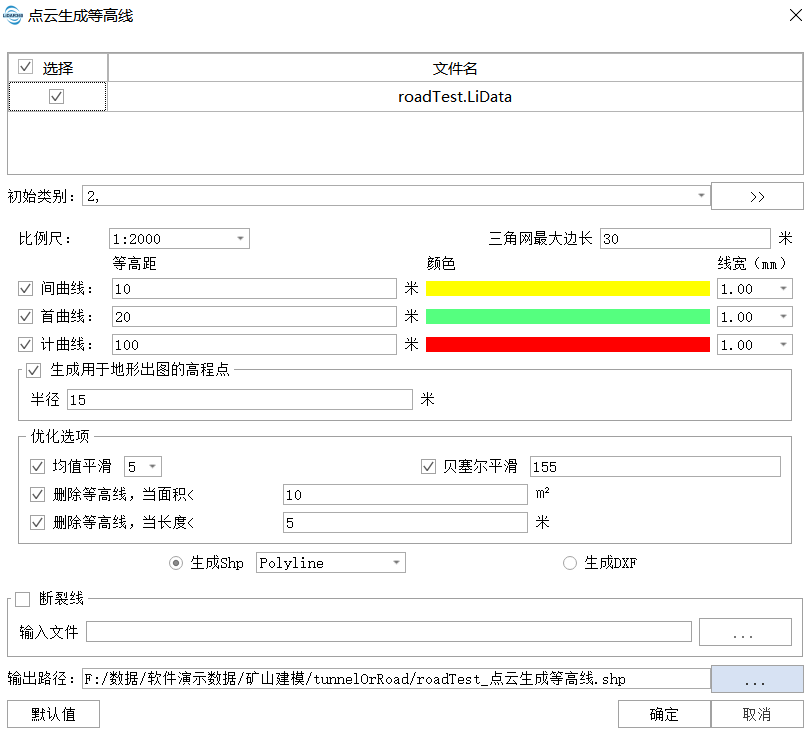

参数设置

  • 输入数据:请确保每一个输入的点云数据都是进行过地面点分类的数据;输入文件可以是单个点云数据文件,也可以是点云数据集;待处理数据必须在LiDAR360软件中打开。
  • 比例尺:点云生成等高线比例尺,共11种,不同比例尺对应不同的等高距。
    • 1:500:1:500比例尺。
    • 1:1000:1:1000比例尺。
    • 1:2000:1:2000比例尺。
    • 1:5000:1:5000比例尺。
    • 1:10000(默认):1:10000比例尺。
    • ... ...
  • 基准(米)(默认为“0”):从基准高程开始计算所生成等高线的高程,即与基准相差为等高距整数倍的高程为等高线高程。例如基准为0, 等高距为10,则等高线的高程分布为:0、-10、-20、-30...、10、20、30...。
  • 三角形最大边长(米)(默认为“30”):即在地面点构建的三角网中,如果三角形边长大于此阈值,则不参与生成等高线,从生成的等高线结果上看,表现为点云空洞超过此阈值时,等高线在此中断。若期望生成的等高线不存在中断,则可将此阈值设置超过地面点云空洞最大尺寸。
  • 间曲线(默认选中):又叫半距等高线。当首曲线不能显示某些局部地貌时,按二分之一等高距描绘的等高线。如果不需要生成此类型等高线,可以不勾选。
    • 等高距(米)(默认为“2.5”):相邻两条间曲线等高线之间的高差值绝对值。
    • 颜色(默认为黄色):间曲线的颜色,可以修改。
    • 线宽(默认为“1”):间曲线的线宽,可以修改。
  • 首曲线(默认选中):又叫基本等高线。是按基本等高距测绘的等高线,是表示地貌状态的主要等高线。如果不需要生成此类型等高线,可以不勾选。
    • 等高距(米)(默认为“5”):相邻两条首曲线等高线之间的高差值绝对值。
    • 颜色(默认为蓝色):首曲线的颜色,可以修改。
    • 线宽(默认为“2”):首曲线的线宽,可以修改。
  • 计曲线(默认选中):计曲线,又叫加粗等高线。为了便于判读等高线的高程,自高程起算面开始,每隔4条首曲线描绘的等高线。如果不需要生成此类型等高线,可以不勾选。
    • 等高距(米)(默认为“25”):相邻两条计曲线等高线之间的高差值绝对值。
    • 颜色(默认为红色):计曲线的颜色,可以修改。
    • 线宽(默认为“3”):计曲线的线宽,可以修改。
  • 生成高程注记点(默认选中):生成用于地形图出图的高程点。高程注记点格式见附录。
    • 半径(米)(默认为“15”):即半径为15米的区域生成一个高程注记点。
  • 优化选项:对生成的等高线进行平滑等操作的优化设置。
    • 均值平滑(默认选中):用同一条等高线上相邻位置等高点加权坐标均值代替当前待平滑点的等高线平滑方式。
      • 3:当前点参与平滑的相邻等高点数量为3。
      • 5(默认):当前点参与平滑的相邻等高点数量为5。
      • 7:当前点参与平滑的相邻等高点数量为7。
    • 贝塞尔平滑(默认为“155”):一种曲线平滑方式,角度阈值范围为(0,180)度,阈值设置越大,等高线越平滑。
    • 删除等高线,当面积<(m²)(默认为“25”):闭合等高线的面积小于该阈值时,则删除。
    • 删除等高线,当长度<(米)(默认为“5”):非闭合等高线如果其长度小于该阈值,则删除。
  • 生成Shp(默认):生成shp格式的等高线文件,属性表中包含线型、线宽、颜色和高程值信息。
    • polyline(默认):Shp文件中线型信息为2维。
    • polyline25D:Shp文件中线型信息为2.5维。
  • 生成DXF: 生成DXF格式的等高线文件,目前软件支持生成DXF格式等高线文件,不支持打开DXF格式等高线文件。
  • 输出路径:保存生成等高线文件的路径。
  • 默认值:点击此按钮,恢复所有参数默认值。

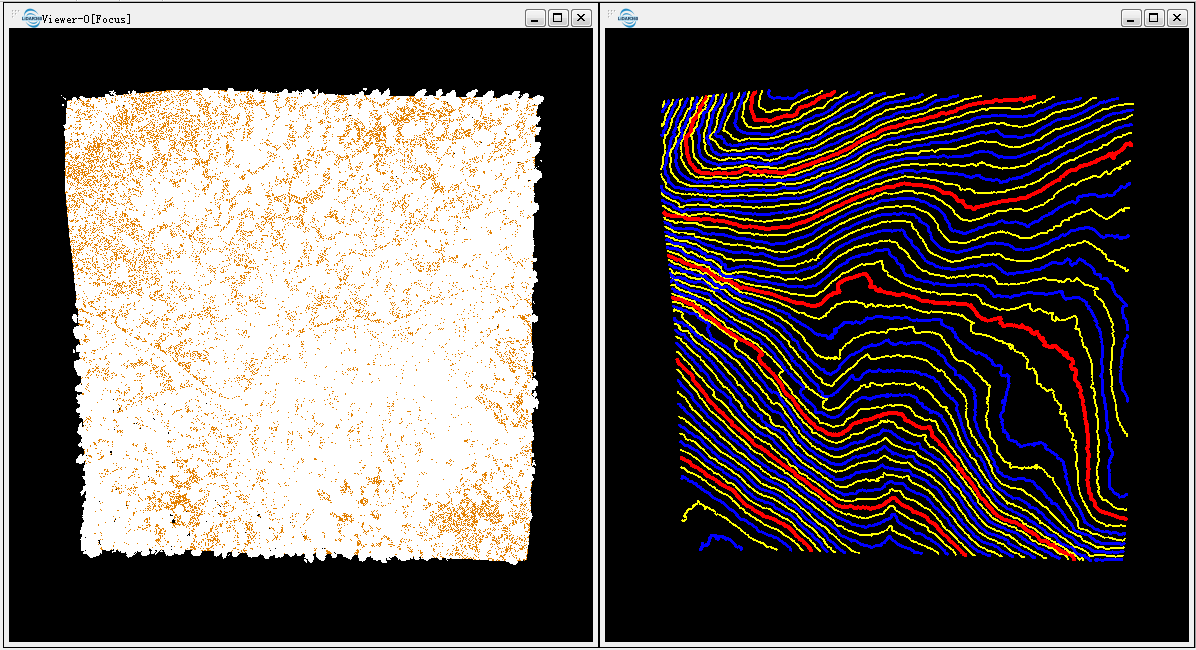

原始点云数据(见图左)和等高线图(见图右)。

LiDAR360 Terrain

注意:在使用此工具前,应提前生成地面点。
