剖面查看

功能描述:剖面编辑功能支持用户在主窗口中将划定的任意一块矩形区域点云数据展示在剖面窗口中,方便用户查看、量测、类别修改等操作。

利用LiDAR数据生产高精度地形产品,需要利用人工对自动分类的结果进行检查,这时就需要利用剖面查看工具。LiDAR360 从V5.0版本开始提供剖面查看功能,可以更高效的完成分类检查。

剖面查看dock

剖面与量测工具

开启剖面的状态下,点云窗口不支持量测功能,剖面窗口支持单点选择、多点选择、长度量测、角度量测、坡度量测和高度量测。

剖面窗口与航迹拼接

在航迹拼接功能中,我们需要在剖面窗口中查看由安置角误差造成的不同航带之间的数据位置差异。

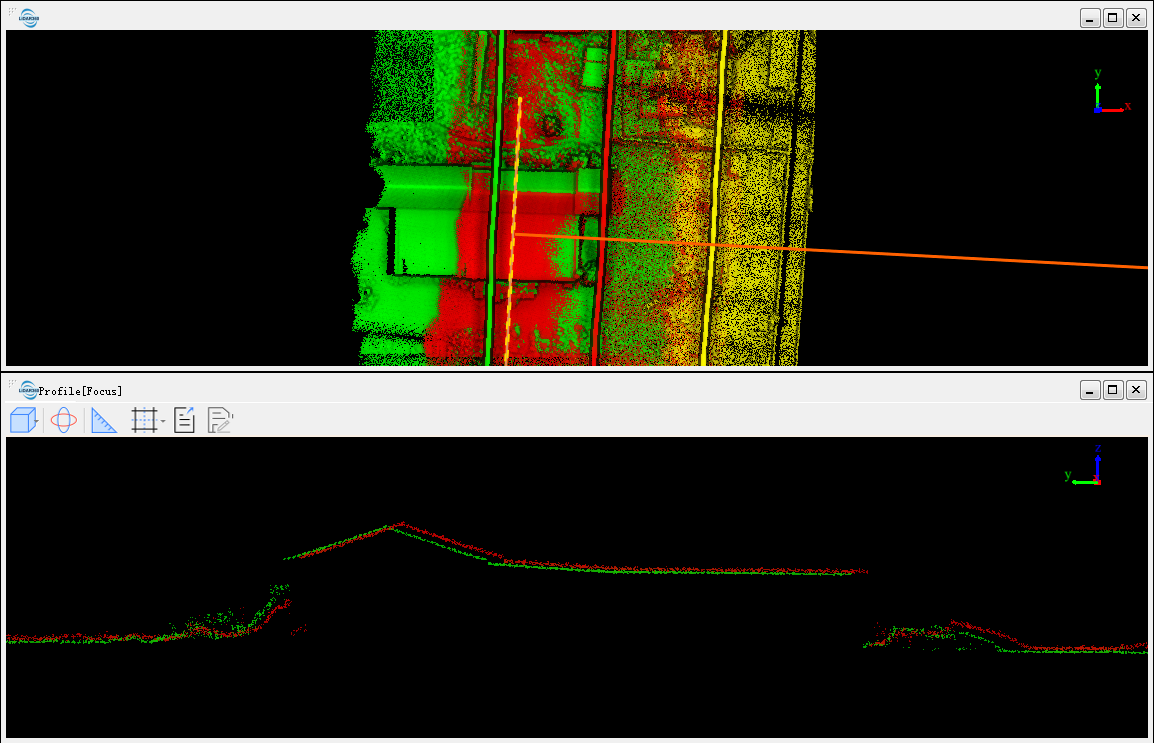

trajectory

上图可以清晰看到拼接前点云的相对位置。

拼接过程中,可以通过剖面窗口实时查看不同参数的拼接效果:

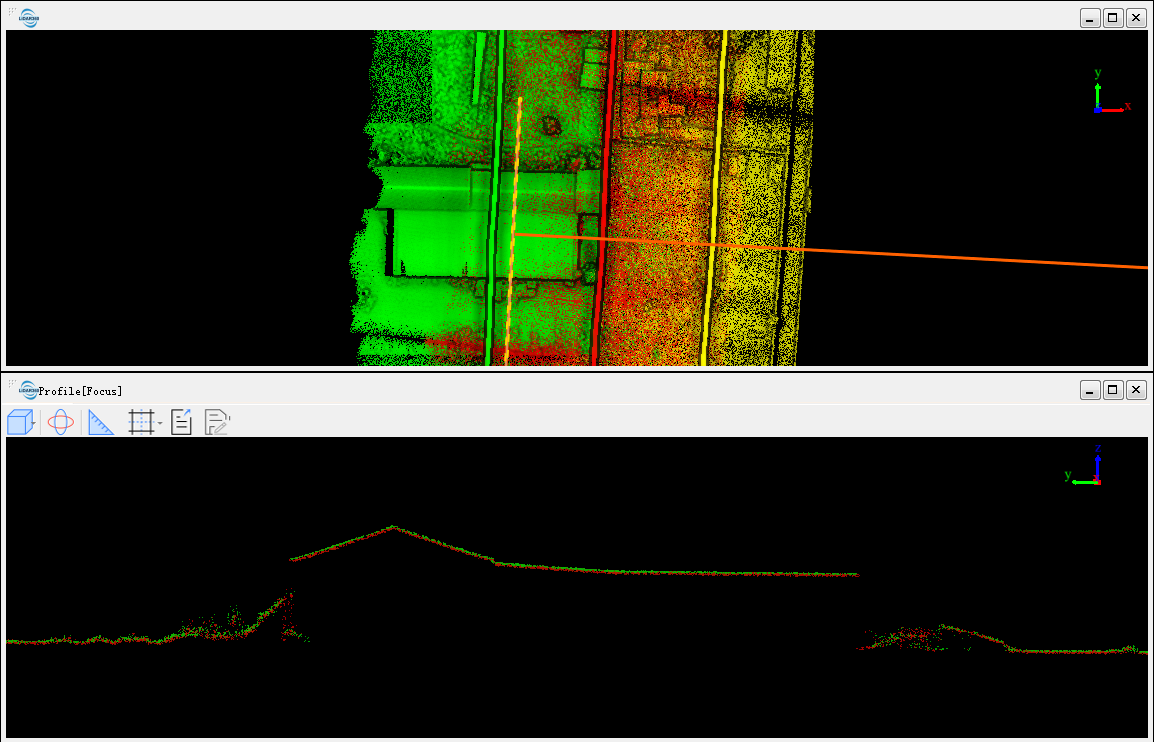

matched

确保无误后就可以根据当前参数对点云进行变换,直接写入磁盘。

另外,利用剖面窗口的量测工具还可以协助人工估计俯仰角(Pitch)、翻滚角(Roll)和航偏角(Heading)。详细方法可以参考航带拼接
