交叉选择
功能描述：可查看指定包围盒范围内的点云数据，包围盒的范围和旋转量可由界面交互输入，包围盒的平移、旋转、缩放也可由鼠标交互定义，此工具可用于水淹分析等功能。
步骤

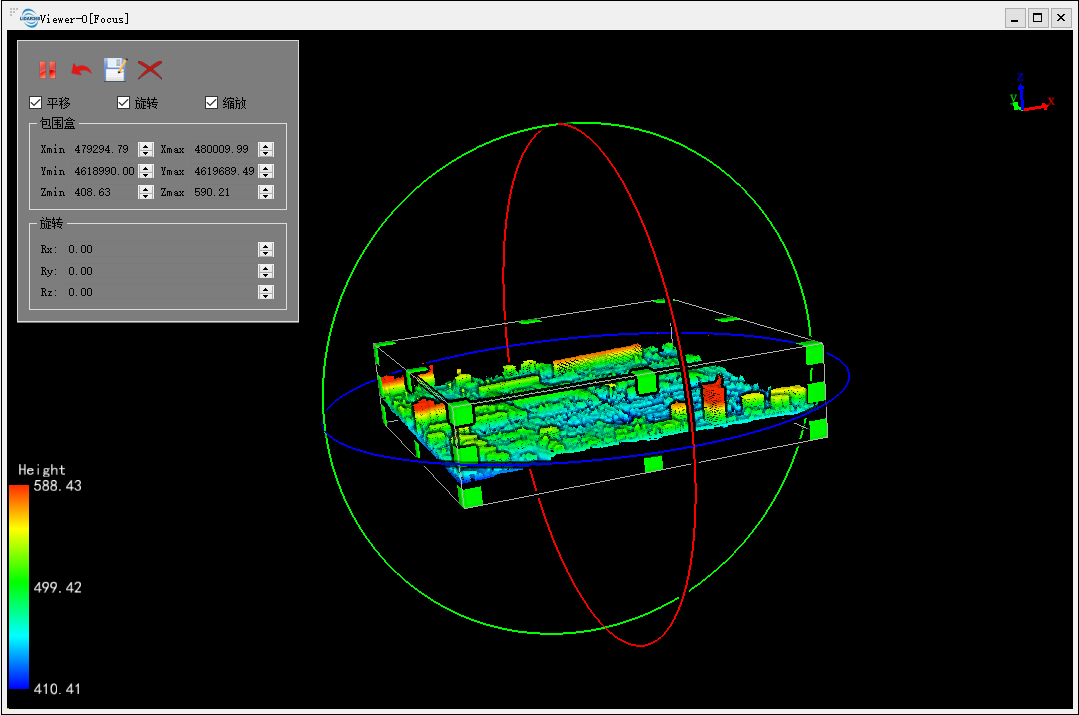

- 点击此功能后在窗口上弹出设置界面，默认情况下包围盒处于可编辑状态：
- 平移、旋转、缩放三个组合框分别控制包围盒的平移、旋转、和缩放开关。
- 点击按钮
包围盒编辑状态暂停，恢复正常的场景交互。 - 点击按钮
包围盒回到点云的初始状态。 - 点击按钮
可以将包围盒内的数据导出为LiData文件。 - 点击按钮
退出交叉选择。 - 如图所示，按住鼠标左键拖拽包围盒六个面可以实现包围盒的平移，被拖拽的面高亮显示；按住鼠标左键拖拽红色、绿色、蓝色的轨迹圆可以实现包围盒绕X轴、Y轴、Z轴的旋转，被拖拽的轨迹圆高亮显示；按住鼠标左键拖拽绿色矩形的关键点可以实现包围盒的缩放，被拖拽的关键点高亮显示。
参数设置
- 快捷键：无。
- 功能输入：当前窗口有点云数据。
- 平移：控制鼠标交互平移包围盒的开关。
- 缩放：控制鼠标交互缩放包围盒的开关。
- 旋转：控制鼠标交互旋转包围盒的开关。
- 包围盒范围：可精确调整包围盒X、Y、Z方向的最大值和最小值。
- 包围盒旋转：分别控制包围盒绕X、Y、Z三轴的旋转角。
注意：此功能针对当前激活视图中的所有点云数据。
