分块编辑工具

分块编辑工具支持用户将LiData数据划分多个数据块,对划分的数据块进行逐块数据检查编辑工作。开启编辑模式后,软件会根据划分的数据块大小,加载当前数据块中的全部点云数据用于检查编辑。用户同时可以构建TIN模型查看数据分类质量,配合分类方式使用选择工具选择错分或漏分区域进行重新分类。

trajectory
trajectory
图标描述快捷键
开启内存模式,划分内存数据块
回退上一步操作Ctrl+Z
重新执行操作Ctrl+Y
保存Ctrl+Shift+S
设置
快捷键设置
左移数据块Alt+←
右移数据块Alt+→
上移数据块Alt+↑
下移数据块Alt+↓
选择数据块
显示/隐藏文本

编辑工具条

开始编辑

功能描述:点击开始编辑按钮,弹出“网格设置”窗口,“按宽度分块”中选择目标宽度数值和缓冲区数值,点击确定,软件会显示网格块内所有的点云数据。

注意:在设置网格宽度时,建议每个网格平均150W点云数量。

startEdit

撤销

功能描述:该功能支持用户多次撤销操作,不支持对保存后的数据进行撤销操作。支持大数据模式和内存模式下操作。

注意:在一个剖面编辑中,撤销和重做功能,限制次数分别为20次。

重做

功能描述:该功能支持用户对撤销的操作进行重做,不支持对保存后的数据进行重做操作。当前不支持大数据模式重做操作。

注意:在一个剖面编辑中,撤销和重做功能,限制次数分别为20次。

保存

功能描述:保存修改的数据到对应的LiData文件中。

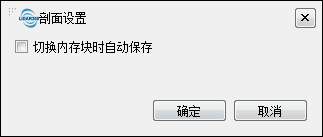

设置

功能描述:剖面编辑支持用户切换内存数据块时自动保存模式。

setting
  • 切换内存块时自动保存:该参数用于内存模式编辑。勾选该参数,用户编辑完当前数据块,切换下一个数据块时会自动保存当前编辑的数据。

快捷键设置

点击此功能后,可对剖面编辑的部分功能进行快捷键设置。点击该功能后,弹出界面如下图所示:

matched

平台页为平台功能已经使用的快捷键,剖面不能使用这些快捷键。剖面页显示了剖面的所有操作,点击快捷键列,配合键盘操作进行快捷键设置,点击确定后,快捷键设置完成。

数据块切换工具条

数据块切换工具条在内存模式下可用,大数据模式下不可用。

左移数据块

功能描述:在窗口显示的网格结合表中,显示当前数据块左方格网中的数据用于数据编辑。

右移数据块

功能描述:在窗口显示的网格结合表中,显示当前数据块右方格网中的数据用于数据编辑。

上移数据块

功能描述:在窗口显示的网格结合表中,显示当前数据块上方格网中的数据用于数据编辑。

下移数据块

功能描述:在窗口显示的网格结合表中,显示当前数据块下方格网中的数据用于数据编辑。

选择数据块

功能描述:该工具在内存编辑模式下有效,点击该按钮,用户可以在主视图窗口或者TIN窗口中点击任意的格网进行数据显示查看编辑。

显示/隐藏数据块

功能描述:该工具在内存编辑模式下有效,点击该按钮,可以切换显示/隐藏网格对应的数字编号。
