剖面编辑

功能描述:剖面编辑功能支持用户在主窗口中将划定的任意一块矩形区域点云数据展示在剖面窗口中,方便用户查看、量测、类别修改等操作。

利用LiDAR数据生产高精度地形产品,需要利用人工对自动分类的结果进行检查和修正,这时就需要利用剖面编辑分类工具。LiDAR360 从V3.1版本开始提供内存编辑和外存编辑两种方式,同时提供多个窗口可选择分类模式。LiDAR360的剖面编辑工具面板提供了一系列编辑工具,同时支持快捷键操作,配合快捷键和鼠标操作,用户不但可以更方便切换不同工具进行分类操作,同时可以更高效的完成分类检查和修正。

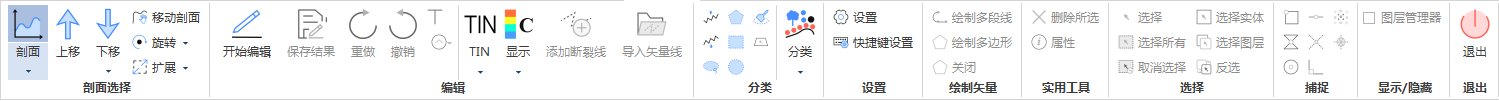

剖面编辑dock

剖面与TIN工具

使用TIN工具可实时构建三角网模型,辅助用户实时查看编辑效果。

注意:可通过键盘上的快捷键P调节光照,改善TIN的显示效果。

详细情况可参考TIN工具文档

剖面与量测工具

开启剖面的状态下,点云窗口和TIN窗口不支持量测功能,剖面窗口支持单点选择、多点选择、长度量测、角度量测、坡度量测和高度量测。

剖面窗口与航迹拼接

在航迹拼接功能中,我们需要在剖面窗口中查看由安置角误差造成的不同航带之间的数据位置差异。

trajectory

上图可以清晰看到拼接前点云的相对位置。

拼接过程中,可以通过剖面窗口实时查看不同参数的拼接效果:

matched

确保无误后就可以根据当前参数对点云进行变换,直接写入磁盘。

另外,利用剖面窗口的量测工具还可以协助人工估计俯仰角(Pitch)、翻滚角(Roll)和航偏角(Heading)。详细方法可以参考航带拼接


剖面与ALS编辑

打开ALS编辑工具条之后,点云所在窗口将变成2D窗口,为了查看种子点在三维场景中是否准确,可使用剖面图工具。点击剖面图工具,将创建一个剖面窗口,选择一块多边形区域,该范围内的点云将显示在剖面窗口中,可以对所选点云进行三维旋转,方便查看种子点位置是否准确。

注意:ALS编辑工具中的剖面窗口不提供通用剖面工具条。


剖面与TLS编辑

打开TLS编辑工具条之后,点云所在窗口将变成2D窗口,为了查看种子点在三维场景中是否准确,可使用剖面图工具。点击剖面图工具,将创建一个剖面窗口,选择一块多边形区域,该范围内的点云将显示在剖面窗口中,可以对所选点云进行三维旋转,方便查看种子点位置是否准确。

注意:TLS编辑工具中的剖面窗口不提供通用剖面工具条。
