体积量测

功能描述:体积量测工具可作用于点云和模型数据。体积量测工具通过从文件选择数据或鼠标单击的方式交互式选择量测参考平面,计算相对于某个高度的填方、挖方和填挖方的量,一般应用于煤堆体积量测,船体体积量测等。

步骤

  1. 点击此功能后,弹出体积量测方式选项。若选择体积量测,则设置鼠标单击的方式交互式选择量测参考平面;若选择文件进行体积量测,从文件夹中选择文件划定量测的边界。体积量测之前一般调整窗口到顶视图。

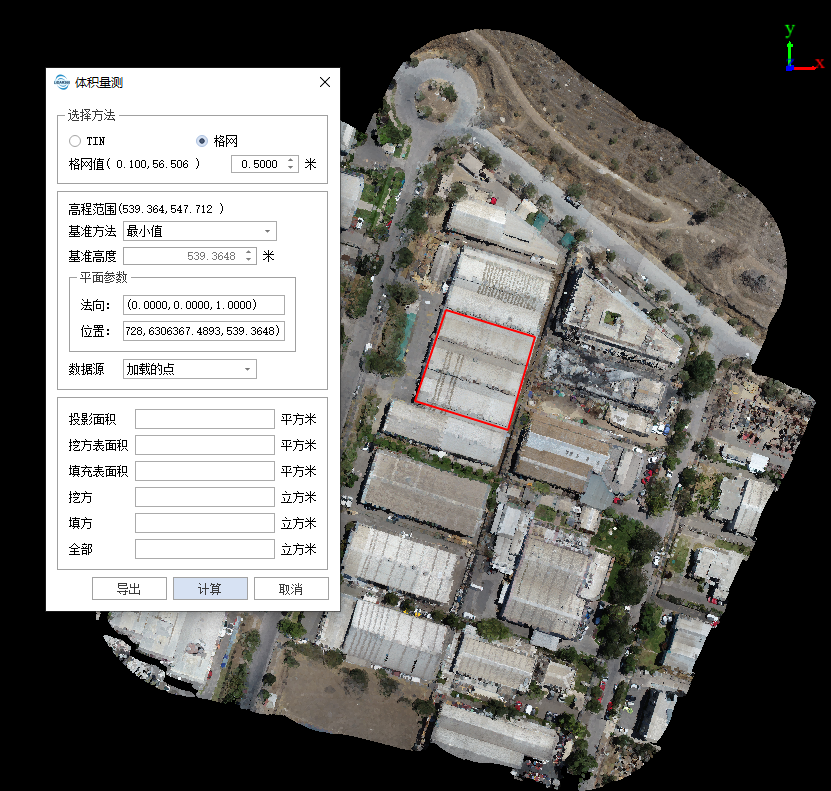

  2. (可选)鼠标单击的方式交互式选择量测,在加载了点云数据的窗口中使用鼠标左键连续单击数据所在区域(用于生成体积量测的参考平面,至少选择三个点),双击鼠标结束选择,场景中以红色实线绘制所选区域,并弹出如图所示的对话框。
  3. (可选)从文件夹中选择.shp文件(目前只支持线和多边形文件)
  4. 设置单元格大小。
  5. 设置体积量测的基准面,基准面的计算方式包括最小值、拟合平面和自定义。
  6. 设置体积量测的数据源,数据源类型包括已加载的点和所有点。

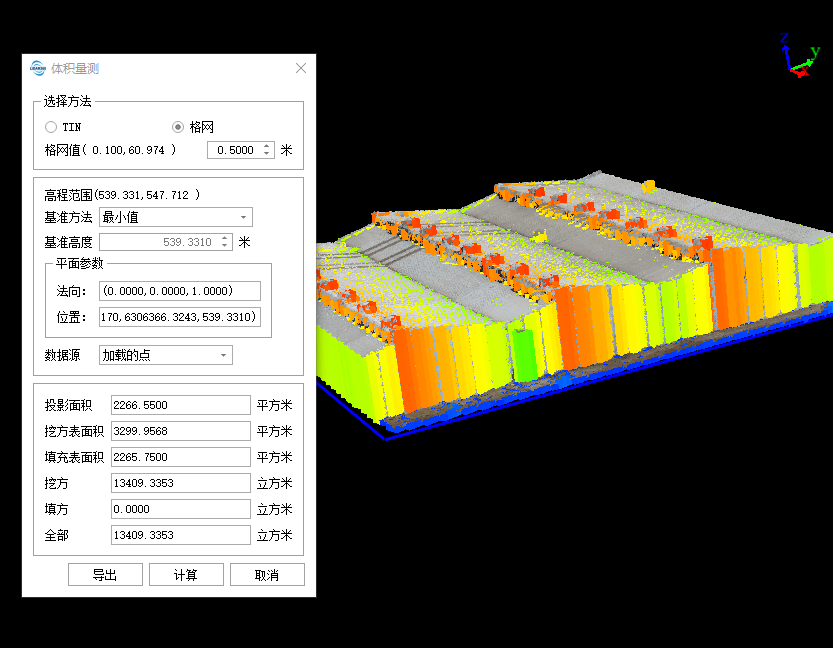

  7. 点击计算按钮,生成投影面积、表面积、挖方、填方和填挖方结果,同时场景中绘制出当前量测数据占据的空间,如图所示。
  8. 点击导出按钮,可将体积量测结果以pdf的格式导出。

参数设置

  • 单元格大小:该参数定义了体积量测的最小计算单元大小,值越小,计算越精确。
  • 基准面:该参数定义了体积量测填挖方的基准面。
    • 最小值(默认):以所选点范围内的最小Z值作为平面的高度值。
    • 拟合平面:根据所选点拟合最佳平面。
    • 自定义:由用户输入或点选指定高度作为体积量测的基准面高度值。
  • 数据源:该参数定义了体积量测数据源的类型。
    • 已加载的点(默认):使用指定范围内加载到场景中的点,速度相对较快,场景中数据加载变化对计算结果有影响。
    • 所有点:使用指定范围内点云文件中的点,速度相对较慢,计算结果稳定。

注意:此功能只针对点云数据的体积量测,只有在3D视图窗口才能使用该功能。
