单木点云编辑

功能概述

单木点云编辑可提取大数据点云中的单木进行编辑,包含创建树、合并树、删除树等功能。

用法

将要编辑的点云数据加载到窗口中,并以该窗口为激活窗口。

点击地基林业>单木点云编辑 ,当前激活窗口将出现单木点云编辑工具条。

单木点云编辑工具条,从左到右依次为:开始/结束编辑、剖面图、退出。

单木点云编辑

开始/结束编辑

点击编辑>开始编辑

选择要编辑的数据,点击“确定”,将点云渲染成按树id显示,单木点云编辑工具条的其他功能将变成可用状态。

单木点云编辑

在编辑的过程中,被选择的数据不能从窗口中移除。编辑完成后,点击结束编辑,结束此次编辑。

剖面图

功能描述

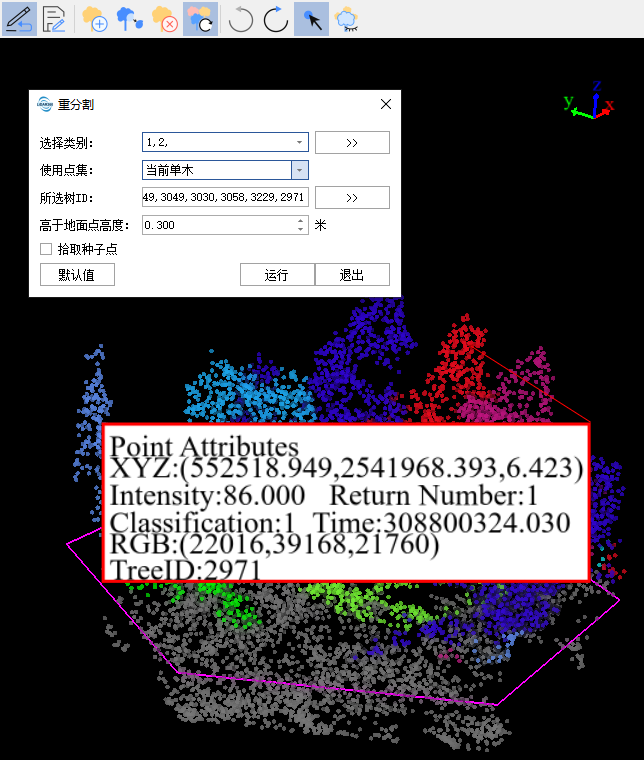

点击*剖面图* 按钮,开启剖面窗口,在点云所在窗口绘制一个六边形区域,双击结束绘制,该区域即为将要被编辑的单木点云区域。在剖面窗口上方出现单木点云编辑工具条,从左到右依次为:加载/移除编辑区域、保存、创建单木、合并单木、删除单木、Undo、Redo。

单木点云编辑

注意:在拾取六边形区域时请注意单木边界,截取不完整部分可能对结果造成影响,或者在编辑时尽量避免对边界进行修改,以避免对结果造成影响。

加载/移除编辑区域

功能描述

点击*加载编辑区域 * 按钮,将六边形标定区域设定为待编辑区域。此时,主窗口禁用绘制六边形区域功能,本次单木点云编辑操作所针对的数据即为该区域内数据。剖面窗口所有编辑工具为可用状态。

单木点云编辑

点击移除编辑区域 按钮,如果没有操作过单木点云,直接退出;如果操作过单木点云,提示用户是否保存点云数据,用户选择 将点云数据保存到文件中,同时可看到主窗口大数据点云已经相应修改,选择 直接退出正在编辑的单木点云,不做保存。此时,主窗口绘制六边形区域功能重新恢复为可用状态。

单木点云编辑

保存

功能描述

点击*保存* 按钮,将修改后的单木点云数据保存到文件中,同时可看到主窗口大数据点云已经相应修改。

单木点云编辑

创建单木

功能描述

点击*创建单木*按钮,将会出现下图所示的窗口。类别下拉列表框选择将要创建单木点的类别,从过滤点下拉列表框选择参与点云分割的起始类别,默认选择全类别,从选择工具选择场景作业工具,默认为多边形选择,然后在剖面窗口选择区域,双击结束,可看到被选中的区域颜色发生变化,即为创建单木。

单木点云编辑
单木点云编辑

合并单木

功能描述

点击*合并单木* 按钮,用鼠标在剖面窗口拾取,如果拾取到树ID不为0的树,在鼠标位置标记该树ID,此时,再拾取其他树,拾取到的其他树将被合并为第一次拾取到的单木,可看到在剖面窗口,这些被拾取到的单木的颜色将变为第一次拾取到的单木的颜色,鼠标右键结束拾取。

单木点云编辑
单木点云编辑

删除单木

功能描述

点击*删除单木* 按钮,用鼠标在剖面窗口拾取,如果拾取到树ID不为0的树,将该树的ID标记为0,将该单木删除。

单木点云编辑

Undo

功能描述

点击*Undo* 按钮,撤销操作,系统支持最大撤销操作次数为20次,如果操作次数超过最大撤销次数,前面的操作将无法撤销。

Redo

功能描述

点击*Redo* 按钮,重做操作,系统支持最大重做操作次数为20次,如果操作次数超过最大重做次数,前面的操作将无法重做。

退出

功能描述

点击*退出* 按钮,如果没有操作过编辑区域,关闭剖面窗口,直接退出单木点云编辑功能;如果操作过编辑区域,提示用户是否保存数据,用户选择*是* 将编辑区域数据保存到文件中,同时可看到主窗口大数据点云已经相应修改,选择*否* 直接退出正在编辑的区域,不做保存;同时,关闭剖面窗口,退出单木点云编辑功能。

单木点云编辑
单木点云编辑
